Ich habe Problem mit meinen CLCD´s.

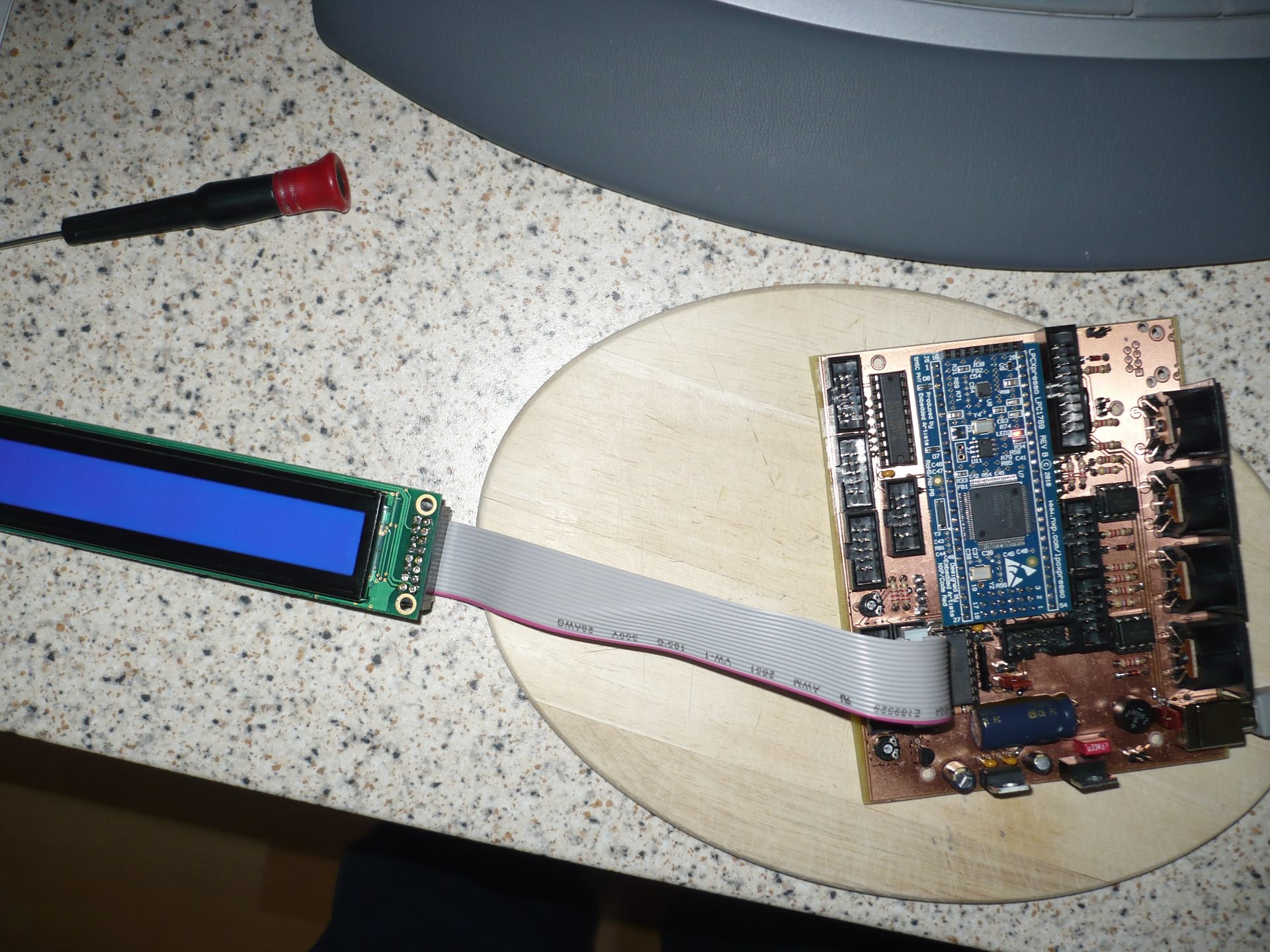

Also Mios Bootet die CLCD leuchten bilden dann aber nur den die erste Zeil Weiß
und dann nur Blau.
Keine Info MIOS V** oder TK 2012 oder so.
Hat jemand eine Idee wo das Problem ist?
Electronic Assembly Dotmatrix-Modul LCD 2x40 Zeichen Blau (LCD 402A BL)
Schon mal Danke an allen die Helfen.
I’d say the cable is sitting the wrong way round on your display. Pin 1 on the core board is not connected to pin 1 on the display (the square soldering pad on the display board should be pin 1).
Ooops, das ist ja das deutsche Forum hier: also, das Kabel ist verkehrt herum am Display dran. Pin 1 des Core Boards und Pin 1 des Displays (rechteckiges Pad) sind nicht miteinander verbunden, wenn ich das auf deinen Fotos richtig sehe.
Edit: hab mir nochmal das Core Board Layout angeschaut, es scheint doch richtig verbunden zu sein :unsure:
Hm, am Kontrast liegts wohl auch nicht - zieht das Backlight vielleicht zuviel Strom über einen mageren USB-Port? Ist aber ziemlich unwahrscheinlich… wird der LPC17-Kern denn über USB/MIOS Studio erkannt, wenn das Display dranhängt?
Also die Pinbelegung ist Richtig alles mochmal durchgemessen.
Die LCDs und Kabel sind i.O. Laufen Super auf dem MBHP_CORE_V3 mit LCD-Adapter.
Stromversorgung auch Extern.
Der LPC17-Kern wird im MIOS Studio über USB erkannt, wenn Die Display dranhängen.
Das MIOS LC V2 Funktioniert auch in Cubase. :wacko:
Hast Du vielleicht im Bootloader ein GLCD konfiguriert?
Lade nochmal das Bootloader Update auf (der Update wird nicht stattfinden, doch die Applikation gibt Dir auch Zugriff auf die LCD Parameter)
Tippe dann “help” im MIOS Terminal: welches Display wird angezeigt? (sollte auf CLCD stehen)
Gruss, Thorsten.
MIOS Terminal zeigt CLCD an.
Die Umgebungsvariable ist universal.
Ich gaube Ich Stampfe das Ganze lagsam ein :sad:
Am alle ein schönes
und einen Guten Rutsch :sorcerer:
Noch ist nichts verloren!
In den obigen Bildern sieht man, dass Du das LCD an Port J15B angeschlossen hast.
Zum Testen wuerde ich aber erstmal Port J15A hernehmen; J15B wird nur von bestimmten Applikationen freigeschaltet.
Bei der MBLC bin ich mir sicher, dass dies geschieht. Doch als Referenz nimmst Du lieber erstmal eine vorkompilierte App von http://www.ucapps.de/mios32_download.html so wie bspw. die MIDIbox SEQ V4. Wenn die Displays damit funktionieren, liegt es doch “nur” an den Compiler-Einstellungen.
Gruss, Thorsten.
Es müste doch eingendlich so sein wenn ich den Bootloader drauf ziehe das dann die Version oder ready kommt?
MIDIbox SEQ V4 App das gleiche.
Ja, aber nicht auf Port J15B (dem zweiten LCD Port), sondern nur auf J15A. Deshalb habe ich nochmal nachgehakt.
Wenn aber auch mit der MBSEQV4 keine Ausgabe auf irgendeinem Port erfolgt, dann kann es mittlerweile eigentlich nur noch an den Verbindungen zwischen den LCD Ports und dem LPCXPRESSO liegen. Dazwischen liegt ja auch noch ein 74HC595, und die Platine ist selbstgeaetzt… ich werde nach Weihnachten mal einen LCD Interconnection Test schreiben, womit sich die Verbindungen ueberpruefen lassen.
Gruss, Thorsten.
So Projekt MBLC V2 ist Beende es Funz nicht hat genug zeit, nerven und geld gekostet.
ich danke allen die geholfen habe.
Why not in English?
I will move this topic to the german section soon - it’s an individual HW issue.
Back to german: @TOKEN_one: einen letzten Versuch bitte! :happy:
Hier ist eine vorkompilierte Firmware: http://www.ucapps.de/mios32/midibox_lc_v2_000.zip
Mit dem neuen “testlcdpin” kannst Du jeden LCD Pin gezielt setzen, und die Spannung am LCD nachmessen:
[137384.195] Please specifiy valid LCD pin name: rs, e1, e2, rw, d0, d1, ... d7
[137384.195] Please specifiy valid logic level for LCD pin: 0 or 1
[137384.195] Following commands are supported:
[137384.195] testlcdpin rs 0 -> sets J15(AB):RS to ca. 0V
[137384.195] testlcdpin rs 1 -> sets J15(AB):RS to ca. 3.3V
[137384.195] testlcdpin e1 0 -> sets J15A:E to ca. 0V
[137384.195] testlcdpin e1 1 -> sets J15A:E to ca. 3.3V
[137384.195] testlcdpin e2 0 -> sets J15B:E to ca. 0V
[137384.195] testlcdpin e2 1 -> sets J15B:E to ca. 3.3V
[137384.195] testlcdpin rw 0 -> sets J15(AB):RW to ca. 0V
[137384.196] testlcdpin rw 1 -> sets J15(AB):RW to ca. 3.3V
[137384.196] testlcdpin d0 0 -> sets J15(AB):D0 to ca. 0V
[137384.196] testlcdpin d0 1 -> sets J15(AB):D0 to ca. 5V (resp. 3.3V)
[137384.196] testlcdpin d1 0 -> sets J15(AB):D1 to ca. 0V
[137384.196] testlcdpin d1 1 -> sets J15(AB):D1 to ca. 5V (resp. 3.3V)
[137384.197] testlcdpin d... -> same for J15(AB):D2, D3 D4, D5, D6, D7
[137384.197] testlcdpin reset -> re-initializes LCD modules so that they can be used again.
Besonders der “testlcdpin d7 1” und “testlcdpin d7 0” Test ist interessant, weil hier der Feedback zum D7 Eingang am LPCXPRESSO (P1.19) ueberprueft wird - wenn hier ein Loetfehler vorliegt, wird das LCD nicht initialisiert.
Gruss, Thorsten.
Sorry hat langegedauert.
Habe mir die Platte vertigen lassen.
und habe immer noch das Prob.
Also auf Pin RW 0 habe ich 2,45 V, RW 1= 3,31 V
Pin RS 0 = 0,25V, RS 1 = 3,31V
Pin E1 0 = 0,25V, E1 1= 3,31V
Pin E2 0 = 0,25V, E2 1= 3,31V
D0-7 0 = 0,01V
D0-7 1 = 4,97V
Jetzt meine Frage?
Wenn ich den LPC ab ziehe
wieviel V sollte an vollgende Pin an liegen
P1.25, P1.26, P1.27, P1.28, P1.29, P3.25
bei mir 5.07V P1.25 - P1.27
Ist das so Richtig ?
Die Spannungen an den LPCXPRESSO Pins passen soweit
Warum misst Du an RW/RS/E1/E2 eine andere Spannung als direkt an den LPCXPRESSO Pins?
Oder hast Du zwischenzeitlich den Jumper J15_S auf 3v3 gesteckt?
Er sollte auf 5v0 stehen, ansonsten wird Dein LCD mit einer zu niedrigen Spannung versorgt.
Nachdem die Spannung geaendert wurde, muss der Core reseted werden, damit das LCD neu initialisiert wird.
Gruss, Thorsten.
NeeNee J15_S auf 5 V
J15A Pin RW 0 Soll ca. 0V er hat 2,45V
und an LPC auch.
Wenn Ich den LPC ab ziehe
Stehe 5.07V an Pin P1.25 bis P1.27 an. Ist das Richtig?
P1.25 geht zum SCLK Eingang des seriellen Shift Registers - dieses hochfrequentes Signal kannst Du so ohne weiteres nicht messen.
P1.26 geht zum RCLK Eingang des seriellen Shift Registers - es steht die meiste Zeit auf 0V
P1.27 ist das RW Signal, es steht entweder auf 0V oder 3.3V - je nachdem, was der LCD Treiber gerade macht. Aber Du kannst es ja auch mit dem “testlcdpin” Kommando direkt ansteuern.
Wenn Du den LPC abziehst, werden die LCD Control Signale (somit auch P1.27) ueber die R33 Pull-Ups auf 5V gezogen, das passt.
P1.25 und P1.26 werden in dem Fall nicht mehr getrieben, eigentlich solltest Du dann auch keine 5V mehr messen.
Wenn am RW Pin nun ploetzlich nur noch 2.5V anliegt, dann verhaelt es sich wie bei einem Kurzschluss zwischen zwei Pins.
Generell ist es uebrigens sehr einfach herauszufinden, ob der Fehler eher am Core Modul, oder am Kabel bzw. LCD liegt.
1a) Spannungen passen? -> Fehler liegt nicht am Core Modul, weiter bei 2)
1b) Spannungen fehlerhaft? -> Fehlersuche am Core Modul fortsetzen.
Wenn nun eine Spannung nicht mehr den erwarteten Level erreicht, weisst Du, wo bspw. ein Kurzschluss (oder ein Kabeldreher) vorliegen koennte.
Gruss, Thorsten.
Ich vermute mal das der LPC eine macke hat.
Ich kann sonst keinen Kurzschluss feststellen, auch nicht am LPC.
ich Prüfe mit DÜWI 07976 Mulitmeter mit DIODE/Durchgangsmesseung.
Danke für Deine Hilfe
Gruss, Rolf.
Probierst Du bitte mal folgende Firmware aus:
http://www.ucapps.de/mios32/midibox_seq_v4_070_j15pp.zip
Es waere interessant zu wissen, ob mit dem modifizierten LCD Treiber immer noch lediglich 2.5V an RW anstehen, oder die vollen 3.3V (unabhaengig vom J15_S Jumper - der Pin kann keine hoeheren Spannungen treiben)
Vielleicht funktioniert das Display nun sogar auf Anhieb
Gruss, Thorsten.
So midibox_seq_v4_070_j15pp drauf RW gemesse am J15_A 2,45 V. :sad:
Testlcdpin rw 0 / 2,45V
Testlcdpin rw 1 / 3,31V
achso J15_s auf 5V.
was anders versucht ohne J15_s Offen
Testlcdpin rw 0 / 0,03V
Testlcdpin rw 1 / 2,83
Koennte es sein, dass Du das Widerstandsnetzwerk (R33) falsch herum eingeloetet hast?
Das wuerde erklaeren, warum die Spannung am RW Pin selbst mit der modifizierten Firmware nicht auf 0V geht, wenn J15_S auf 5V liegt.
Gruss, Thorsten.
