MBLC V2 +CLCD

TOKEN_one · February 5, 2013, 8:39am

NÃ–Ã– Lötauge Quadrat zu widerstand Punkt.

T.K · February 5, 2013, 10:42pm

Ich wuerde ja das Widerstandsnetzwerk trotzdem mal ausloeten, und dann die Spannung am RW Pin nachmessen… wenn sie (mit der *_j15pp firmware!) immer noch auf 2.5V steht, ist der Pin definitiv defekt.

Best Regards, Thorsten.

TOKEN_one · February 6, 2013, 8:48am

testlcdpin rw 0 = 0,05v

testlcdpin rw 1 = 3,25v

Widerstandsnetzwerk ausgelÃ¶tet

ist also der widerstand defekt.

widerstand im ausgebauem zustand gemessen alle 4pinÂ´s 1Kohm

TOKEN_one · February 7, 2013, 8:55am

Ein Neuen Widerstandsnetzwerk ein gelÃ¶tet.

Wider 2.45 v es ist doch zu :sick:

TOKEN_one · February 7, 2013, 12:00pm

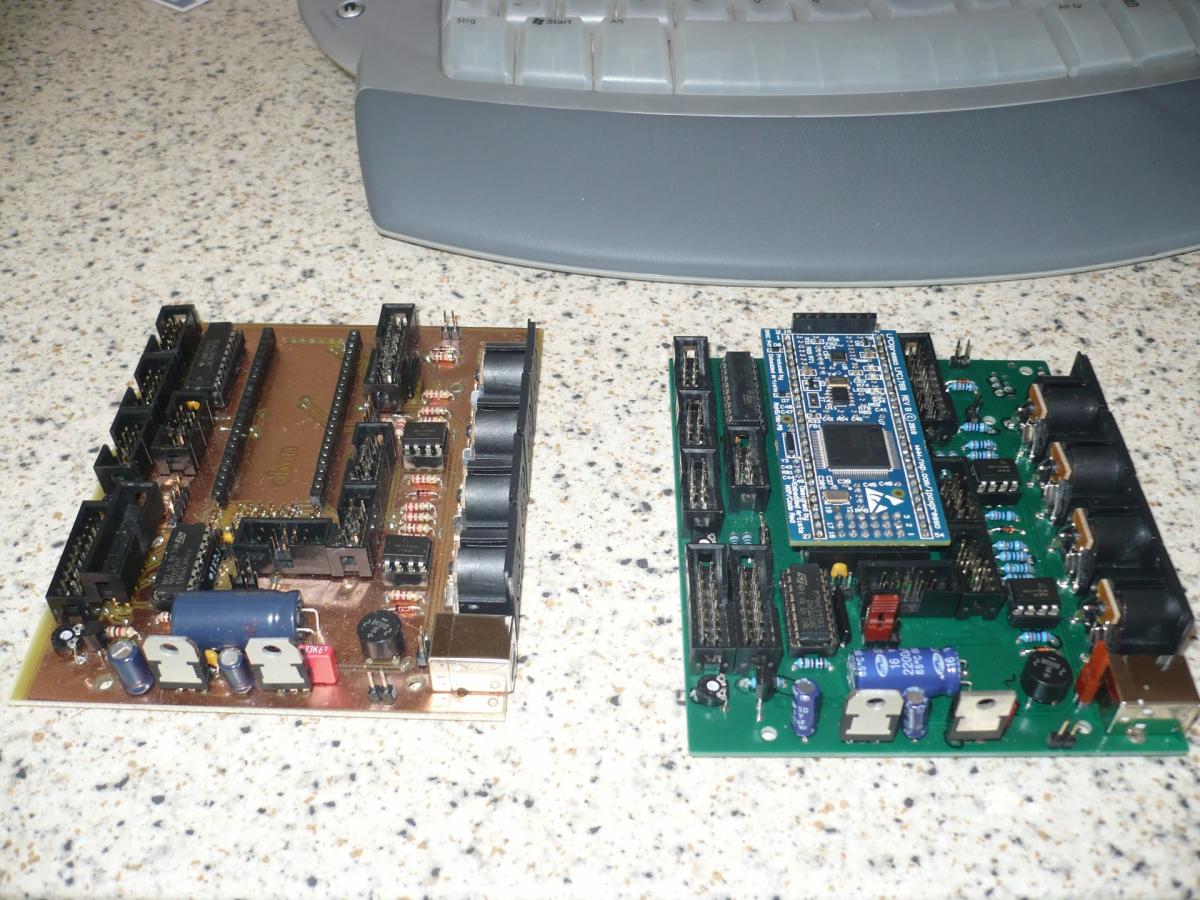

Habe das Problem mit beiden Platten.

Hatte mal ausprobiert pin P1.27 aus zu lÃ¶ten und mit testlcdpin messen

testlcdpin rw 0 = 0,06v

testlcdpin rw 1 = 3,21v

Mit P1.27

testlcdpin rw 0 = 2,45v

testlcdpin rw 1 = 3,31v

Beides ohne modif.Treiber.

TOKEN_one · February 19, 2013, 4:14pm

Ich Habe es den Widerstand R33 Pin endfernt . also Rw leuft ohne 1Kohm Widerstand
