Hallo zusammen,



ich plane einen Controller für den Elektron Octatrack.

Momentan benutze ich Octatrack BCR und BCF von Behringer zusammen,

was jedoch relativ umständlich ist, 3 Geräte für eine Sache zu verwenden.

Für mich wäre ein Gerät, dass diese 3 vereint der Traum schlechthin.

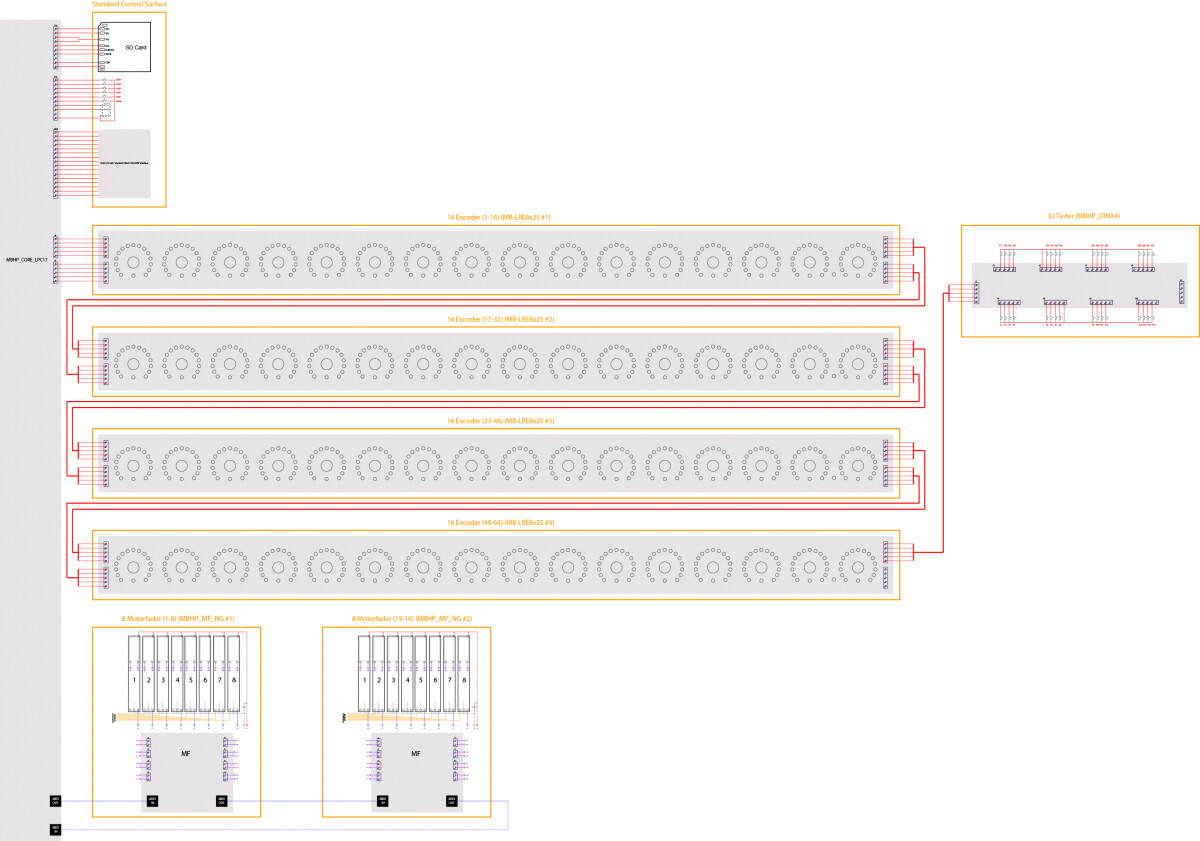

Mit den Midibox-Modulen sollte sich das umsetzen lassen, bin mir jedoch

noch nicht ganz sicher ob meine Anordnung der Module der Idealfall ist.

Wenn sich das mal jemand anschauen könnte wäre Super!

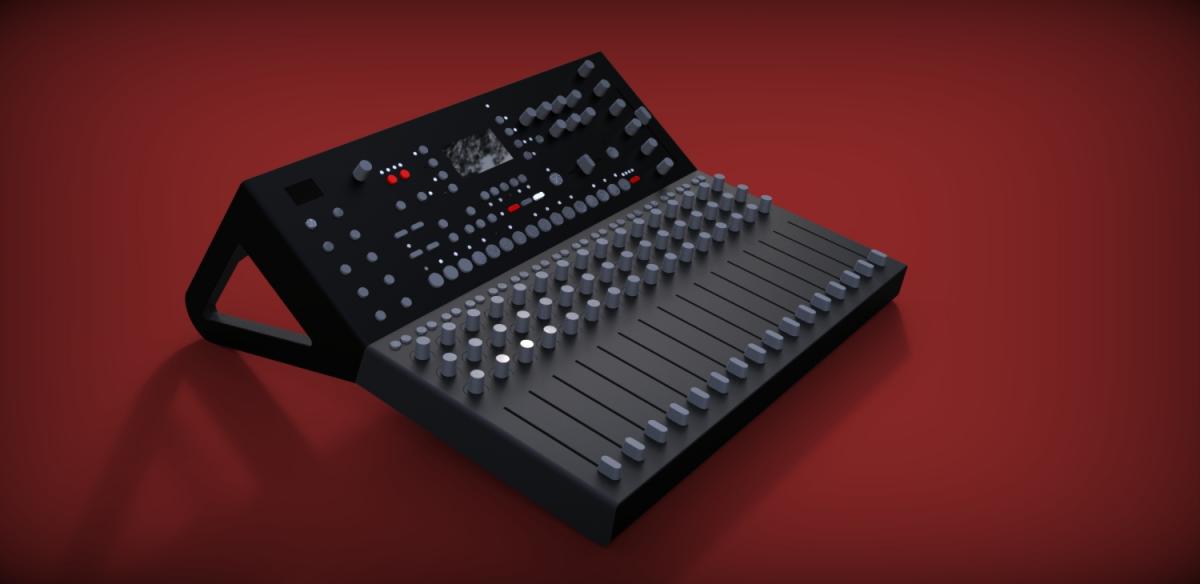

Habe mal noch grobe Renderings gemacht wie ich mir das vorstelle,

ist aber nichtmehr der Aktuelle Stand, muss erstmal die Bedienelemente

Fixen und dann werden noch richtige Renderings gemacht.



Dazu habe ich noch ein paar Fragen.



Die verbindung der 2 Motorfader-Module sollten idealerweise nur über

Midi-Kaskadierung eingebunden werden, da galvanisch entkoppelt?

Ich habe gesehen dass man sie auch direkt mit der Core-Platine verbinden kann,

was ist besser?



Kann ich in der Midibox-Software den einzelnen Bedienelementen eigene Namen,

quasi die Bezeichnung des Octatrack-Parameters zuweisen um diese bei der

Bedienung später im Display darstellen zu können?



Wie kann man am besten die Presets/Programme organisieren?

Ich stelle mir das so vor:

Octatrack hat 16 Bänke a 16 Pattern = 256 Patterns/Programme (Program Change)

welche über 2 Bänke (Bank Change) angesprochen werden können.

Bedeutet ich habe 256 Presets in der Midibox.

Ändere ich Parameter, werden diese direkt in dem jewiligen Preset abgespeichert

ohne selbst was speichern zu müssen.

Wechsle ich nun im Octatrack ein Pattern, wird ein ProgramChange und evt. ein

BankChange an die Midibox gesendet, das Preset wird dementsprechend gewechselt,

und die Bedienelemente fahren die soll-Position an.

Ist das möglich, oder gibt es eine bessere Lösung?



Falls sich jemand mit dem Octatrack auskennt…

Es gibt auch noch einen Abhol-CC im Octatrack.

Das wäre auch eine gute Lösung, da ich dann auch mit den Parts arbeiten könnte.

Denn wenn ich momentan die Parts wechsle, also das Sound-Kit innerhalb einer Bank,

reagieren die Controller nicht, da sie nicht mitbekommen, dass sich was geändert hat.

Es gibt den ControlChange 61 Send request.

Meiner Meinung nach funktioniert der Befehl aber falsch herum.

Es sollte doch so sein, Führe ich den Befehl aus, übernimmt der Controller

die Werte vom Octatrack, es ist aber so, dass Octatrack die Werte vom

Controller übernimmt!? Macht für mich 0-Sinn,

da sich jedesmal mein stundenlang eingesteltter Sound völlig verdreht

und sich logischerweise total anders anhört wie ich ihn programmiert habe.

Wenn das richtig herum bzw. andersherum funktionieren würde,

könnte man sich den ganzen Preset-Gedanken sparen, man könnte bei jedem

Programm/Partwechsel einfach die Werte abholen.

Hat damit jemand Erfahrung?

Naja, werde diesbezüglich mal beim Support nachfragen.



Gruß



Stephan

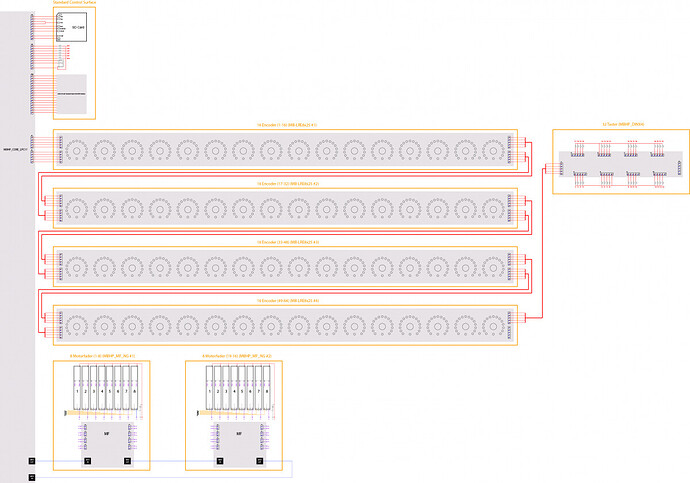

post-20839-0-53788900-1398627424.png1200×841 174 KB

post-20839-0-35216100-1398627471.jpg1200×584 34.5 KB

2

Hi Tonquader und willkommen im Forum!

Da ich leider keinen Octatrak besitze, habe ich fix das Manual überflogen.
Dein Problem mit dem Send Request kann ich auch nicht nachvollziehen.
Wie du schon meintest, sollte dabei der Oktatrak die aktuellen Controllerwerte senden

um externe Controller zu aktualisieren.
Wenn aber der Oktatrak die externen Werte übernimmt würde es ja bedeuten,
dass er den  Abhol-CC sendet (laut MIDI Chart kann er das nicht) und
dein BCR und BCF dazu veranlasst ihre Werte senden :blink:

Dein Preset Vorhaben wäre zwar auch kein Problem für eine Midibox,
optimal wär aber schon die Send Request Variante.

Mfg
Marxon


3

Hi Marxon,



Dankeschön :wink:



dann haben die es anscheinend falsch umgesetzt, werde dort mal nachfragen…

Gut zu wissen dass wenigstens die Preset-Lösung funktioniert und somit

Encoder und Motorfader einen Sinn haben.



Grüßle

4

Hast du noch eine Meinung zu dem Layout,

ist das die beste Lösung für 8 Motorfader, 32 Tasten und 64 Encoder mit Kränzen,

und ist die Anordnung der Module korrekt?

5

Lieber Stephan,



die Verschaltung laut deinem Plan sieht soweit korrekt aus. Da kann man auch wenig falsch machen, außer, was mir recht oft passiert und eine unangenehme Fehlerquelle ist, ist die Orientierung der Stecker. Achte darauf, dass du immer die immer richtig steckst.



Das Benehmen des Octatracks ist wirklich seltsam. Am einfachsten wäre, wenn der Octatrack immer alle CCs raussendet, wenn du ein Programm wechselst. Sollte es das nicht können, wundert mich das aber auch nicht. Selbst ein Yamaha Motif ist dazu nicht wirklich in der Lage…



Du kannst jedem Parameter einen Namen zuweisen. Dafür müsstest du dich mal mit dem NGL Format beschäftigen. Das hab ich bisher noch nicht gemacht, wird aber auch bald kommen. Hab mir gerade einen Satz Displays bestellt.
http://ucapps.de/midibox_ng_manual_ngl.html

Hier findest du das Manual zum NGL. Damit sollte es möglich sein, was du vor hast. Auch kann ich dir diesen Guide noch ans Herz legen, der zeigt, wie man individuelle Symbole anlegt:

http://discourse.midibox.org/t/topic/18298

6

Hi Christian,



ok, gut zu wissen. Ich denke ich werde auch mal die Platinen selbst machen, wollte ich schon immer mal machen, gute Gelegenheit.



Wenn der der Octa beim ProgramChange alle CCs senden würde wäre natürlich killer! Wenn der CC61 vom Octa richtig rum funktionieren würde,

könnte man das sicher auch mit der Midiboxsoftwar programmieren, dass nach dem PC direkt ein CC61 gesendet wird.

Somit wäre eine Presetverwaltung und ein manuelles abholen der Werte unnötig, grosartig, guter Denkanstoß, garnicht selbst drauf gekommen!

Das geht doch bestimmt sicher mit der Software!? Wenn ja geht das dann auch mit diesem NGL? Dann werde ich mich da jetzt mal einlesen.



Vielen Dank!

7

OFFTOPIC



Mich würde mal ein Log des Midi Ein- und Ausgangs

vom Octatrak interessieren wenn er eine CC61 Meldung erhält.

Könntest du das evtl mal mit MidiOX oder so protokollieren?





Mfg

Marxon

8

Ja, mache ich. Da wollte ich eh mal nachschauen was da genau passiert. Support hat sich noch nicht dazu gemeldet. Komme erst am Wochenende dazu.

9

So, hier mal noch das Log,

sieht also aus als würde er schon alle CCs senden.

Vil habe ich auch ne komische Midi-Schleife eingebaut.

Ich muss mir das die Tage mal genauer anschauen.



 TIMESTAMP IN PORT STATUS DATA1 DATA2 CHAN NOTE EVENT
    205485  1   1    176    16    64    1  —  Control Change
    205486  1   1    176    17     0    1  —  Control Change
    205486  1   1    176    18    77    1  —  Control Change
    205487  1   1    176    19    96    1  —  Control Change
    205488  1   1    176    20     0    1  —  Control Change
    205488  1   1    176    21   127    1  —  CC: 21 (E-MU)
    205489  1   1    176    22     0    1  —  CC: 22 (E-MU)
    205490  1   1    176    23    91    1  —  CC: 23 (E-MU)
    205490  1   1    176    24   127    1  —  CC: 24 (E-MU)
    205491  1   1    176    25    91    1  —  Control Change
    205491  1   1    176    26    65    1  —  Control Change
    205492  1   1    176    27   127    1  —  Control Change
    205493  1   1    176    28     0    1  —  Control Change
    205493  1   1    176    29     0    1  —  Control Change
    205494  1   1    176    30     0    1  —  Control Change
    205495  1   1    176    31     0    1  —  Control Change
    205495  1   1    176    32     0    1  —  CC: Bank LSB
    205496  1   1    176    33     0    1  —  Control Change
    205497  1   1    176    34    36    1  —  Control Change
    205497  1   1    176    35     0    1  —  Control Change
    205498  1   1    176    36    77    1  —  Control Change
    205498  1   1    176    37    79    1  —  Control Change
    205499  1   1    176    38    75    1  —  CC: Data Entry LSB
    205500  1   1    176    39    68    1  —  Control Change
    205500  1   1    176    40    70    1  —  Control Change
    205501  1   1    176    41    71    1  —  Control Change
    205502  1   1    176    42    13    1  —  Control Change
    205502  1   1    176    43    86    1  —  Control Change
    205503  1   1    176    44    96    1  —  Control Change
    205504  1   1    176    45     0    1  —  Control Change
    205504  1   1    176    46   127    1  —  Control Change
    205505  1   1    176    47   108    1  —  Control Change
    205506  1   1    176    49     0    1  —  Control Change
    205506  1   1    176    50     0    1  —  Control Change
    205507  1   1    176    51     0    1  —  Control Change
    205508  1   1    177    16   124    2  —  Control Change
    205508  1   1    177    17     0    2  —  Control Change
    205509  1   1    177    18   127    2  —  Control Change
    205510  1   1    177    19   127    2  —  Control Change
    205510  1   1    177    20     0    2  —  Control Change
    205511  1   1    177    21   102    2  —  CC: 21 (E-MU)
    205512  1   1    177    22     0    2  —  CC: 22 (E-MU)
    205512  1   1    177    23    85    2  —  CC: 23 (E-MU)
    205513  1   1    177    24   109    2  —  CC: 24 (E-MU)
    205514  1   1    177    25   127    2  —  Control Change
    205514  1   1    177    26    66    2  —  Control Change
    205515  1   1    177    27   127    2  —  Control Change
    205515  1   1    177    28    30    2  —  Control Change
    205516  1   1    177    29     5    2  —  Control Change
    205517  1   1    177    30     3    2  —  Control Change
    205517  1   1    177    31   120    2  —  Control Change
    205518  1   1    177    32     8    2  —  CC: Bank LSB
    205519  1   1    177    33    52    2  —  Control Change
    205519  1   1    177    34    44    2  —  Control Change
    205520  1   1    177    35    75    2  —  Control Change
    205521  1   1    177    36    58    2  —  Control Change
    205521  1   1    177    37    28    2  —  Control Change
    205522  1   1    177    38    78    2  —  CC: Data Entry LSB
    205522  1   1    177    39    28    2  —  Control Change
    205523  1   1    177    40    28    2  —  Control Change
    205524  1   1    177    41    63    2  —  Control Change
    205524  1   1    177    42     3    2  —  Control Change
    205525  1   1    177    43     0    2  —  Control Change
    205526  1   1    177    44    71    2  —  Control Change
    205526  1   1    177    45   120    2  —  Control Change
    205527  1   1    177    46     0    2  —  Control Change
    205528  1   1    177    47   108    2  —  Control Change
    205528  1   1    177    49     1    2  —  Control Change
    205529  1   1    177    50     0    2  —  Control Change
    205530  1   1    177    51     0    2  —  Control Change
    205531  1   1    178    16    71    3  —  Control Change
    205531  1   1    178    17    10    3  —  Control Change
    205532  1   1    178    18    36    3  —  Control Change
    205532  1   1    178    19   127    3  —  Control Change
    205533  1   1    178    20     3    3  —  Control Change
    205534  1   1    178    21    31    3  —  CC: 21 (E-MU)
    205534  1   1    178    22     0    3  —  CC: 22 (E-MU)
    205535  1   1    178    23    35    3  —  CC: 23 (E-MU)
    205536  1   1    178    24     0    3  —  CC: 24 (E-MU)
    205536  1   1    178    25    84    3  —  Control Change
    205537  1   1    178    26    63    3  —  Control Change
    205538  1   1    178    27   127    3  —  Control Change
    205538  1   1    178    28    26    3  —  Control Change
    205539  1   1    178    29     5    3  —  Control Change
    205540  1   1    178    30     2    3  —  Control Change
    205540  1   1    178    31   120    3  —  Control Change
    205541  1   1    178    32     8    3  —  CC: Bank LSB
    205541  1   1    178    33    30    3  —  Control Change
    205542  1   1    178    34    41    3  —  Control Change
    205543  1   1    178    35    53    3  —  Control Change
    205543  1   1    178    36   120    3  —  Control Change
    205544  1   1    178    37     0    3  —  Control Change
    205545  1   1    178    38     0    3  —  CC: Data Entry LSB
    205545  1   1    178    39   113    3  —  Control Change
    205546  1   1    178    40    79    3  —  Control Change
    205547  1   1    178    41   120    3  —  Control Change
    205547  1   1    178    42    71    3  —  Control Change
    205548  1   1    178    43    70    3  —  Control Change
    205548  1   1    178    44    89    3  —  Control Change
    205549  1   1    178    45   122    3  —  Control Change
    205550  1   1    178    46     0    3  —  Control Change
    205550  1   1    178    47   108    3  —  Control Change
    205551  1   1    178    49     1    3  —  Control Change
    205552  1   1    178    50     0    3  —  Control Change
    205552  1   1    178    51     0    3  —  Control Change
    205553  1   1    179    16    91    4  —  Control Change
    205554  1   1    179    17     0    4  —  Control Change
    205555  1   1    179    18    81    4  —  Control Change
    205555  1   1    179    19   127    4  —  Control Change
    205556  1   1    179    20    57    4  —  Control Change
    205556  1   1    179    21   127    4  —  CC: 21 (E-MU)
    205557  1   1    179    22     0    4  —  CC: 22 (E-MU)
    205558  1   1    179    23   120    4  —  CC: 23 (E-MU)
    205558  1   1    179    24    69    4  —  CC: 24 (E-MU)
    205559  1   1    179    25    78    4  —  Control Change
    205560  1   1    179    26    62    4  —  Control Change
    205560  1   1    179    27   127    4  —  Control Change
    205561  1   1    179    28    64    4  —  Control Change
    205562  1   1    179    29    64    4  —  Control Change
    205562  1   1    179    30    64    4  —  Control Change
    205563  1   1    179    31    87    4  —  Control Change
    205563  1   1    179    32    92    4  —  CC: Bank LSB
    205564  1   1    179    33    99    4  —  Control Change
    205565  1   1    179    34    63    4  —  Control Change
    205565  1   1    179    35     0    4  —  Control Change
    205566  1   1    179    36     0    4  —  Control Change
    205567  1   1    179    37    21    4  —  Control Change
    205567  1   1    179    38    68    4  —  CC: Data Entry LSB
    205568  1   1    179    39     0    4  —  Control Change
    205569  1   1    179    40    63    4  —  Control Change
    205569  1   1    179    41    62    4  —  Control Change
    205570  1   1    179    42   127    4  —  Control Change
    205571  1   1    179    43     0    4  —  Control Change
    205571  1   1    179    44   106    4  —  Control Change
    205572  1   1    179    45    98    4  —  Control Change
    205572  1   1    179    46     0    4  —  Control Change
    205573  1   1    179    47   108    4  —  Control Change
    205574  1   1    179    49     0    4  —  Control Change
    205574  1   1    179    50     0    4  —  Control Change
    205575  1   1    179    51     0    4  —  Control Change
    205576  1   1    180    16    79    5  —  Control Change
    205577  1   1    180    17    25    5  —  Control Change
    205577  1   1    180    18   126    5  —  Control Change
    205578  1   1    180    19   127    5  —  Control Change
    205579  1   1    180    20     1    5  —  Control Change
    205579  1   1    180    21    19    5  —  CC: 21 (E-MU)
    205580  1   1    180    22     0    5  —  CC: 22 (E-MU)
    205580  1   1    180    23   127    5  —  CC: 23 (E-MU)
    205581  1   1    180    24   127    5  —  CC: 24 (E-MU)
    205582  1   1    180    25    45    5  —  Control Change
    205582  1   1    180    26    70    5  —  Control Change
    205583  1   1    180    27   127    5  —  Control Change
    205584  1   1    180    28    30    5  —  Control Change
    205584  1   1    180    29     5    5  —  Control Change
    205585  1   1    180    30     3    5  —  Control Change
    205586  1   1    180    31   120    5  —  Control Change
    205586  1   1    180    32     8    5  —  CC: Bank LSB
    205587  1   1    180    33    30    5  —  Control Change
    205587  1   1    180    34   127    5  —  Control Change
    205588  1   1    180    35     0    5  —  Control Change
    205589  1   1    180    36    49    5  —  Control Change
    205589  1   1    180    37    96    5  —  Control Change
    205590  1   1    180    38   126    5  —  CC: Data Entry LSB
    205591  1   1    180    39    90    5  —  Control Change
    205591  1   1    180    40    55    5  —  Control Change
    205592  1   1    180    41     0    5  —  Control Change
    205593  1   1    180    42   127    5  —  Control Change
    205593  1   1    180    43    70    5  —  Control Change
    205594  1   1    180    44   127    5  —  Control Change
    205595  1   1    180    45     0    5  —  Control Change
    205595  1   1    180    46     0    5  —  Control Change
    205596  1   1    180    47   108    5  —  Control Change
    205596  1   1    180    49     1    5  —  Control Change
    205597  1   1    180    50     0    5  —  Control Change
    205598  1   1    180    51     0    5  —  Control Change
    205599  1   1    181    16    64    6  —  Control Change
    205599  1   1    181    17     0    6  —  Control Change
    205600  1   1    181    18    66    6  —  Control Change
    205601  1   1    181    19   127    6  —  Control Change
    205601  1   1    181    20     0    6  —  Control Change
    205602  1   1    181    21    79    6  —  CC: 21 (E-MU)
    205603  1   1    181    22    14    6  —  CC: 22 (E-MU)
    205603  1   1    181    23    58    6  —  CC: 23 (E-MU)
    205604  1   1    181    24    42    6  —  CC: 24 (E-MU)
    205604  1   1    181    25   119    6  —  Control Change
    205605  1   1    181    26    64    6  —  Control Change
    205606  1   1    181    27   127    6  —  Control Change
    205606  1   1    181    28     0    6  —  Control Change
    205607  1   1    181    29     0    6  —  Control Change
    205608  1   1    181    30     0    6  —  Control Change
    205608  1   1    181    31     0    6  —  Control Change
    205609  1   1    181    32     0    6  —  CC: Bank LSB
    205610  1   1    181    33     0    6  —  Control Change
    205610  1   1    181    34    78    6  —  Control Change
    205611  1   1    181    35    90    6  —  Control Change
    205611  1   1    181    36    87    6  —  Control Change
    205612  1   1    181    37    36    6  —  Control Change
    205613  1   1    181    38    56    6  —  CC: Data Entry LSB
    205613  1   1    181    39    80    6  —  Control Change
    205614  1   1    181    40    24    6  —  Control Change
    205615  1   1    181    41     0    6  —  Control Change
    205615  1   1    181    42    76    6  —  Control Change
    205616  1   1    181    43     0    6  —  Control Change
    205617  1   1    181    44   127    6  —  Control Change
    205617  1   1    181    45    48    6  —  Control Change
    205618  1   1    181    46     0    6  —  Control Change
    205619  1   1    181    47   108    6  —  Control Change
    205619  1   1    181    49     1    6  —  Control Change
    205620  1   1    181    50     0    6  —  Control Change
    205620  1   1    181    51     0    6  —  Control Change
    205621  1   1    182    16    64    7  —  Control Change
    205622  1   1    182    17     0    7  —  Control Change
    205623  1   1    182    18   127    7  —  Control Change
    205623  1   1    182    19   127    7  —  Control Change
    205624  1   1    182    20     5    7  —  Control Change
    205625  1   1    182    21   127    7  —  CC: 21 (E-MU)
    205625  1   1    182    22     0    7  —  CC: 22 (E-MU)
    205626  1   1    182    23   127    7  —  CC: 23 (E-MU)
    205626  1   1    182    24     0    7  —  CC: 24 (E-MU)
    205627  1   1    182    25   127    7  —  Control Change
    205628  1   1    182    26    70    7  —  Control Change
    205628  1   1    182    27   127    7  —  Control Change
    205629  1   1    182    28     0    7  —  Control Change
    205630  1   1    182    29     0    7  —  Control Change
    205630  1   1    182    30     0    7  —  Control Change
    205631  1   1    182    31     6    7  —  Control Change
    205632  1   1    182    32    11    7  —  CC: Bank LSB
    205632  1   1    182    33    32    7  —  Control Change
    205633  1   1    182    34    48    7  —  Control Change
    205634  1   1    182    35     0    7  —  Control Change
    205634  1   1    182    36    78    7  —  Control Change
    205635  1   1    182    37     7    7  —  Control Change
    205635  1   1    182    38    94    7  —  CC: Data Entry LSB
    205636  1   1    182    39   105    7  —  Control Change
    205637  1   1    182    40   109    7  —  Control Change
    205637  1   1    182    41   127    7  —  Control Change
    205638  1   1    182    42    50    7  —  Control Change
    205639  1   1    182    43   106    7  —  Control Change
    205639  1   1    182    44    67    7  —  Control Change
    205640  1   1    182    45     0    7  —  Control Change
    205641  1   1    182    46     0    7  —  Control Change
    205641  1   1    182    47   108    7  —  Control Change
    205642  1   1    182    49     1    7  —  Control Change
    205643  1   1    182    50     0    7  —  Control Change
    205643  1   1    182    51     0    7  —  Control Change
    205644  1   1    176    48     0    1  —  Control Change
    205645  1   1    176    55     4    1  —  Control Change
    205645  1   1    176    56     3    1  —  Control Change


10

Bingo! Das sind genau die Daten, die bei einem Dump laut Manual gesendet werden sollen.

Somit lässt sich dein Controller deutlich einfacher realisieren.

11

ei klasse, freut mich.
