As i see that i was on page 17 in the MB6582 Parts Bulk order, i thing, my intention was a SID-Synth in a small sweet case. And i thing, don´t say it, make it!

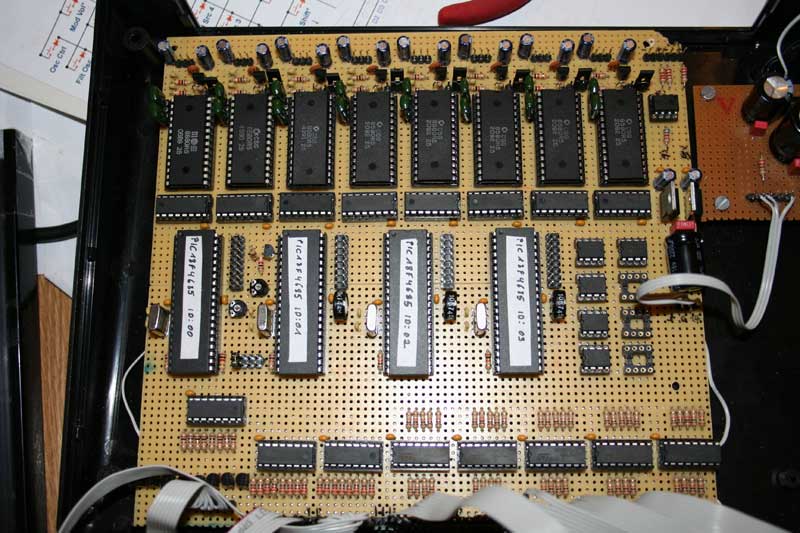

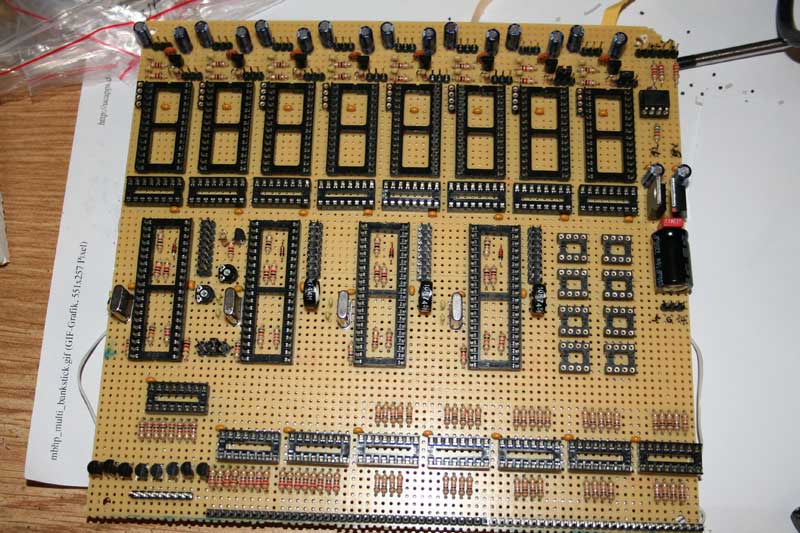

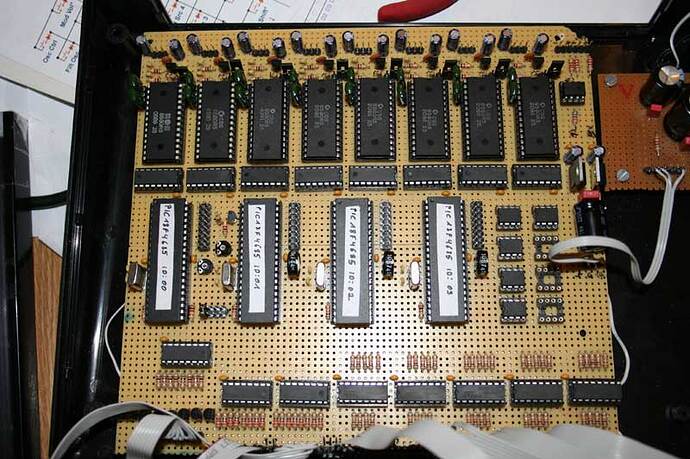

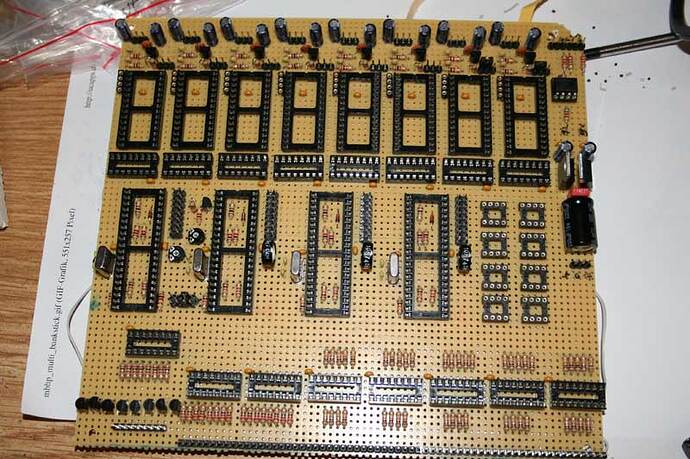

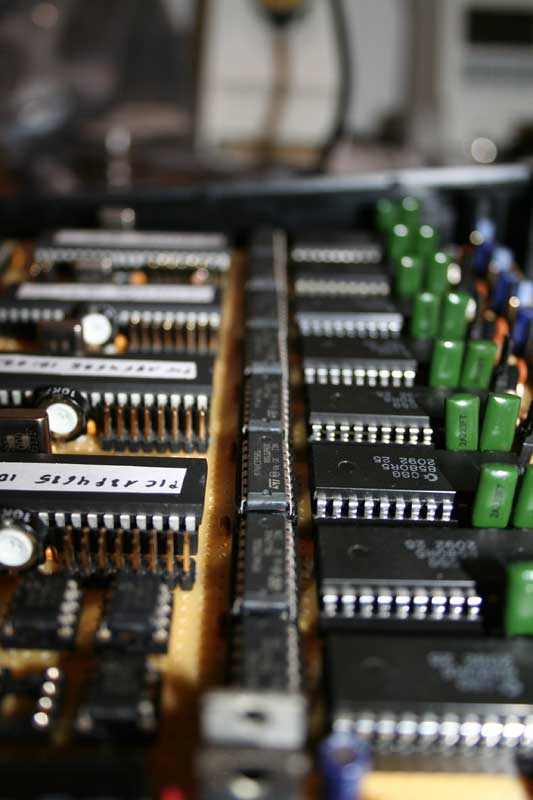

And here is it! My MB6582 Vero Version!
Yes you read right! VERO-VERSION!
The most ideas as from Wilba´s PCB´s. Little changes in the order was from me.
Thx Wilba
This was the last SID_Synth after, Okta SID, SID-Synth101, Micro-SID. I hope *lol*
Here the Pics:
This is just insane. Was is because it is challange for you to use vero or what?
All congratulations!
It´s not a challenge, it´s funny. I love µCApps.
This is outright crazy - unbelievable that you managed to do this on veroboard. RESPECT! I assume that the front panel is also handmade?
Best regards, ilmenator
:o :o Yeh thats really really insane !!!
And when I look at the time were do you build your boxes, you do the first world record in “fastest insane soldering” or something ;D …How many arms you have ?
Dont want you to solder my projects too, because Im too slow ;D ;D
looking great !
Regards
Sick!
much respect for this work, it should go right on top of the MB6582 kits thread!
Simone

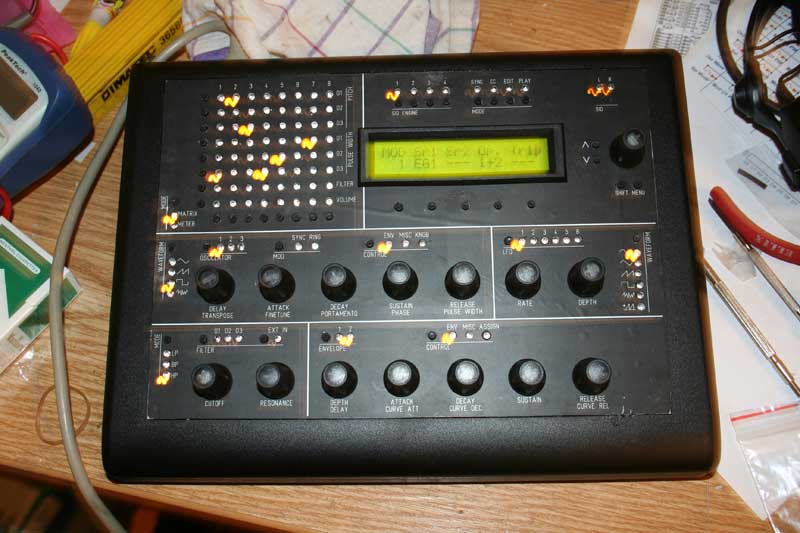

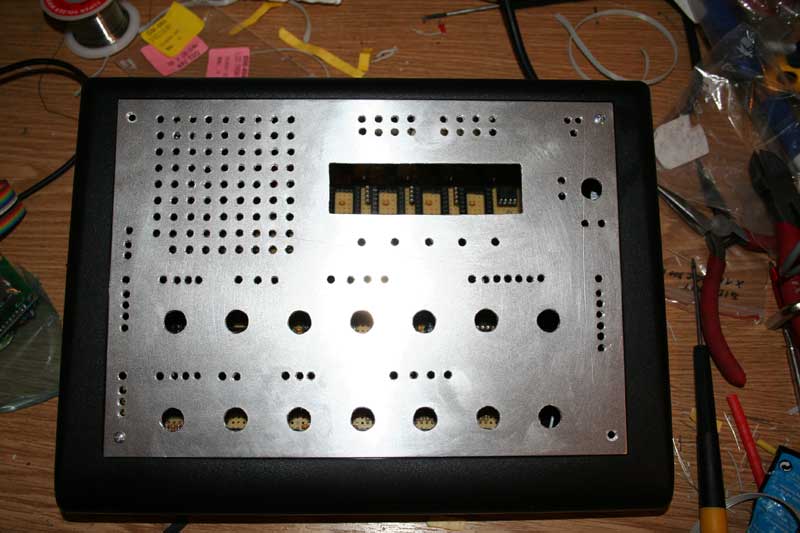

Yes, it´s handmade. And printed with a Color Laser Sticker foil.
@mte: Klar wieso nicht
Musste aber für vorbei kommen und gute Laune mitbringen
@all:
Yes it´s was very crazy and i make this never again *lol*
Wo wohnst, gute Laune hab ich immer ;D
Nice one, but as I said before: duuuuude, why?
Absolutely fantastic! Awesome! I love it! Now _ that _ is DIY at it’s best.
I am honoured by your use of MB-6582 as inspiration, and admire this work immensely.
Congratulations! I hope you have as much fun as I do making noise with eight SIDs!
:o :o :o :o :o :o :o :o :o :o :o :o
O M F G.
Could you post pics of the front-panel PCBs?
Congrats. That’s just amazing.
HAhahaha…my first thought for my reply was
“Pure insanity”
Then I saw all the other people:
just insane.
outright crazy
really really insane !!!
Sick!
Uhm… I hope you have a good headshrink ;D
Now THAT is DIY.
I have a prototype board with a Core, AINx4 and DINx4 all on it, and I thought I was badass, until I saw this. Nice work!
I knew a few soldering-iron-samurai still exist somewhere in between the woods! ;D
You’re a nut! you’re crazy in the coconut!
Since OMG has already been said I will move on to my question. Could you give some recommendations in regards to the “Color Laser Sticker foil”? Good source, How to print, what type of printer to use (laser?), and how to apply?
@MTE: Düsseldorf, der schönsten Stadt am Rhein
@nILS only for me
It was Laser Printer Foil from Pearl.de. It´s cost 12€ for 20 Papers.
Printed was it with a Brother Laser Printer (or a HP Laser Printer!? I don´t know it at this time).
Then i cut it smoothie and pin it up. Then the borders with a skalpell cut. And ready was the RGB design.
My english was terrible, i hope you know what i mean
Hi Pascal,
erstmal fettesten Respekt für die VeroVarianten vom SID. Ist der Hammer. Wie behältst du beim Verdrahten die Übersicht ?? Hast du alles vorher auf die Platinen gezeichnet ?? Und was sind die kleinen Änderrungen zu Wilbas Design, wenn ich fragen darf ???
Sorry for german ;D
Hi Pascal,
erstmal fettesten Respekt für die VeroVarianten vom SID. Ist der Hammer. Wie behältst du beim Verdrahten die Ãœbersicht ?? Hast du alles vorher auf die Platinen gezeichnet ?? Und was sind die kleinen Änderrungen zu Wilbas Design, wenn ich fragen darf ???
Sorry for german ;D
Quick translation: “Hi Pascal, respect for the vero-variants of the SID. That’s awesome. How do you keep track of the traces while wiring it? Did you draw all of it to the board first? What are the minor changes you made to Wilba’s layout, if I may ask?”
nILS = forum translation machine *lol*
Die Änderungen sind nicht wesentlich. Ich habe die Core´s anders angeordnet, weil die 200mm Vero´s zu schmal sind um sie umzulegen. Daher hatte ich leider hinten auch keinen Platz mehr für die Audioeingänge und den Feedback-Filter. ganz zu schweigen vom Lüfter. Der lüftet jetzt unten raus. Sieht man allerdings auf den Bildern nicht.
Dann habe ich noch die Filter-Kondensatoren auf IC-Streifen gesteckt. So kann ich sie bei bedarf einfach raus ziehen und anders bestüclken. Dann habe ich nur ein 2x20 Display genommen, wodurch ich das FRontpanel anpassen musste.
Die Stromversorgung habe ich komplett anders angeordnet. Ach ja, und ich habe keinen Kopfhörerausgang dran. Aber das hat wohl ebenfals weniger mit den Platinen zu tun.

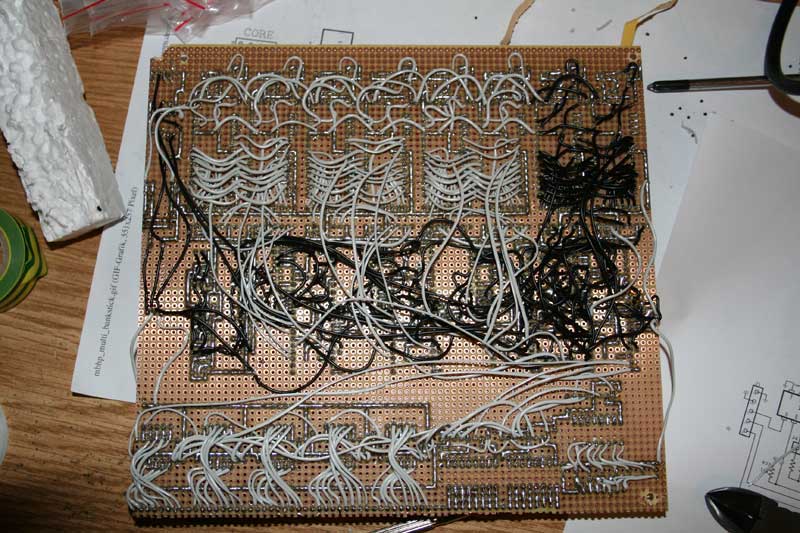

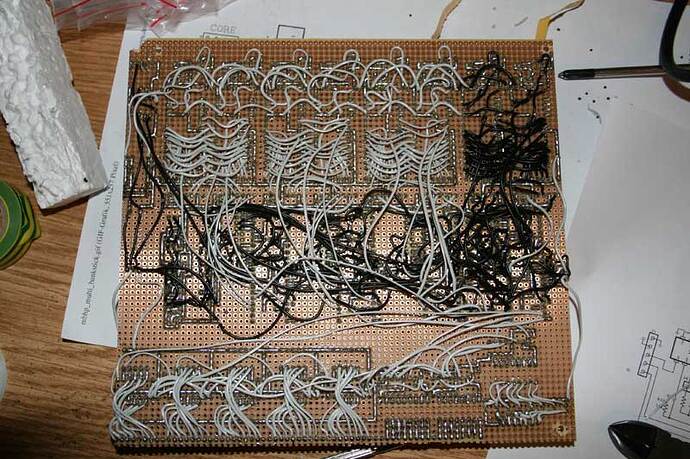

Nein aufgezeichnet habe ich das nicht. Ich habe mir 2 200x100 mm Veros genommen und erstmal die Sachen alle nur eingesteckt wie ich mir das dachte. Als es dann passte habe ich mir 2 andere Vero´s genommen und die dann 1-1 aufgelötet. Den Ãœberblick zu behalten ist eigentlich relativ einfach. Das schwerste bei so einer Vero-Geschichte ist immer das erste Modul. Also der erste Core oder das erste SID-Modul. Wenn man sich da einmal Gedanken gemacht hat, wie man das sauber verkabeln kann, werden die anderen nur 1-1 kopiert. Muss man also nicht mehr denken
Nochmal kurz auf deutsch, wenn ich schonmal dabei bin:
Manche fragen sich sicher, wieso man soetwas auf Lochraster baut. Die Gründe liegen einfach auf der Hand. Erstens lernt man dabei einiges mehr als alles nur auf fertigen Platinen zu löten und man hat darüber hinaus noch die Möglichkeit einige Sachen zu verändern. Nachdem ich meinen Stereo-SID-Synth auf Lochraster gebaut hatte, war es für mich recht Interesannt Wilba´s Stereo-SID Anordnung sowie auch die Tastermatrix zu verstehen. Und die Sache ist einfach klasse und simpel. Wobei man die Dioden für die Taster wirklich schon vorher auf die Taster-Lochraster löten sollte. Ich hatte darüber zu spät nachgedacht und musste die Dioden alle nachträglich an die Taster und ans Kabel löten.
Sorry das es so viel auf deutsch ist, aber im deutschem kann ich mich etwas besser verständigen.
