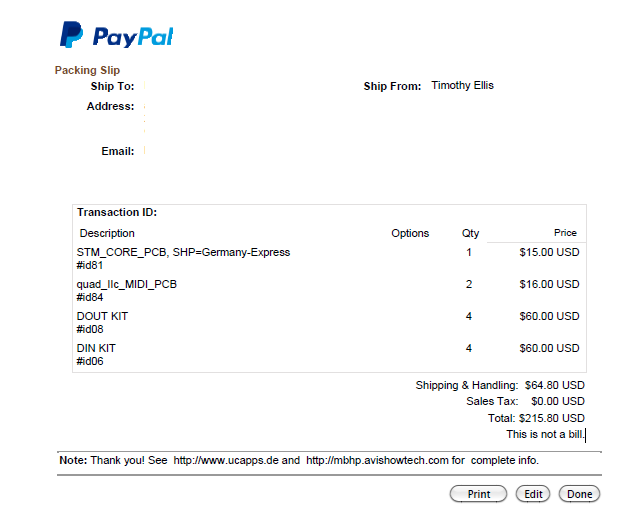

YEAH!
Weihnachten ist gerettet!!
Muss jetzt nur noch jemanden finden, der sich um meine Kinder und Arbeit kümmert. Ich habe zu tun…
Lass mich raten was es wird … hmmmm NE SUPERGEILE MIDIbox
:queen:
Nur nicht zu schnell bauen sonst ist der DIY Spaß zu schnell vorbei:)
Mal ne Platinen-Frage zu meinem Seq. V4; kann nicht mehr denken. 2 Adventsfeiern mit Kindern an einem Tag & zu viel Kaffee.
Es soll ein Seq. werden mit 6+ MIDI-OUTS, 16 VC/GATE-Outs
Was brauche ich/ was fehlt/was brauche ich nicht?:
Ich habe
1* Core STM32F4 + STM32F4DISCOVERY
1* MIDI_I/O Module PCB
2* quad_IIc_MIDI_PCB
4 * DOUT
4 * DIN
Mal ne Platinen-Frage zu meinem Seq. V4; kann nicht mehr denken. 2 Adventsfeiern mit Kindern an einem Tag & zu viel Kaffee.
Es soll ein Seq. werden mit 6+ MIDI-OUTS, 16 VC/GATE-Outs
Was brauche ich/ was fehlt/was brauche ich nicht?:
Ich habe
1* Core STM32F4 + STM32F4DISCOVERY
1* MIDI_I/O Module PCB
2* quad_IIc_MIDI_PCB
4 * DOUT
4 * DIN
-
Für 6+ Midi-Outs kannst Du auch 2*Midi-I/O nehmen und noch ein quad_ICC anhängen
-
Für die 8 CV brauchst Du ein AOUT_NG modul, mehr als 8 CV geht nicht (wenn ich das richtig verstanden hab)
-
DIN und DOUT kommt darauf an was Du alles machen willst:
- ein DOUT kann bspw. 32 LED steuern … wenn du die 16er Reihe Dualcolor haben willst brauchst Du also 2 DOUT http://www.ucapps.de/midibox_seq/mbseq_v4_dout.pdf
- DIN musst du abzählen nach Encodern oder Button … http://www.ucapps.de/midibox_seq/mbseq_v4_din.pdf
- Das Wilba Design hat 17 Encoder und 58 Buttons das macht nach meiner Rechnung 3 DIN (1 DIN für 16 Encoder, 2DIN für den verbleibenden Encoder und die 58 Buttons)
-
und da Du damit analoge Hardware ansprechen willst ist das hier auch nch interessant http://www.ucapps.de/midibox_cv_v2.html
LG, Sascha
Wenn du das fertige Controller Board bon Wilna benutzt dann brauchst du die DIN dout für die bedienelemente nicht da die auf den boar mit drauf sind.
1 Like
@Acul .. gibts die denn noch irgendwo?? Irgendwann??
ja Tim hat noch welche auf lager, meinte auch vor 2 wochen er würde sie in den shop einfügen, jedoch scheint etwas dazwischen gekommen zu sein…
So soll das Ding mal aussehen:
<___base_url___>/gallery/image/2561-v4-copy/?do=embed
Angelehnt an meinen V3:
<___base_url___>/gallery/image/2505-2014-10-01-124330/?do=embed
Eine 4*16-LED-Matrix brauche ich nicht.
Die 16 Pattern will ich direkt anwählen können.
-Wenn ich das richtig verstanden habe, fehlt mir an Platinen nur ein
AOUT_NG modul.
-Midi mache ich mit
1* MIDI_I/O Module PCB, 1-2* quad_IIc_MIDI_PCB (geht das überhaupt?)
Frage:
Wie komme ich an meine 16 Gate-Outs? 2*MBHP_DOUTX4_R5 ?
1 Like
Da Deine MIDIbox auf einem MBHP_CORE_STM32F4 basiert, kannst Du zwei MBHP_MIDI_IO Module hintereinanderhaengen: http://www.ucapps.de/mbhp_midi_io.html
Damit ergeben sich schonmal 4 MIDI IN und 4 MIDI OUT.
Zusaetzlich noch ein Quad-IIC Board, und Du hast insgesamt 8 MIDI OUTs
16 Gate Outs: wie bereits von Ungleichklang erwaehnt, tut sich da gerade etwas, deshalb bitte auf die aktualisierte Dokumentation warten.
Es gibt 8 Gates, die mit den analogen CV Ausgaengen zusammenhaengen, und 64 zusaetzliche Gates (die man auch optional als Drum-Trigger verwenden kann). Diese legt man auf DOUT Shift Register.
Jedes Shift Register bietet 8 Ausgaenge.
Ein MBHP_DOUTX4 Modul hat 4 Shift Register, somit 32 Ausgaenge.
Gruss, Thorsten.
Danke für die Antworten!
Geht auch 1* MBHP_MIDI_IO + 2* Quad-IIC Board? (brauche nicht so viele INs & habe zwei Quad-IICs und nur ein MBHP_MIDI_IO hier liegen…)
Fuer das zweite Quad-IIC Boards benoetigst Du eine spezielle PIC16F88 Firmware (*) fuer ID 18/1A/1C/1E, sowie eine modifizierte MBSEQ V4 Firmware, die Du Dir dann mit jeder Release selbst zusammenbauen musst, weil ich diese Bastel-Option nicht offiziell unterstuetze.
Warum: weil es technisch und finanziell gesehen im Vergleich zu einem zweiten MBHP_MIDI_IO Board wenig Sinn macht.
Schau mal in den Schaltplan rein: http://www.ucapps.de/mbhp/mbhp_midi_io.pdf
Fuer die beiden OUTs benoetigst Du lediglich zwei MIDI Sockel sowie vier 220 Ohm Widerstaende, d.h. die Kosten liegen bei insg. 2 EUR (+ 1 EUR falls Du keine Lochrasterplatine herumliegen hast)
(*) falls Du Dich doch fuer die IIC_MIDI Loesung interessierst: ich habe hier zufaellig 4 vorprogrammierte PIC16F88 herumliegen, die der Eigentuemer sicherlich verkaufen moechte.
Gruss, Thorsten.
Betrifft: Quad IIc MIDI Module
( http://www.midibox-shop.com/quadIIcMIDIR2.html )
Ist:
| Q1x | 20mhz crystal
der hier?:
Betrifft: Quad IIc MIDI Module
( http://www.midibox-shop.com/quadIIcMIDIR2.html )
Ist:
| Q1x | 20mhz crystal
der hier?:
Jepp … scheint so, hab das Board noch nciht gebaut aber das sind die Standard 20 Mhz Kristalle
danke! Voll anstrengend so eine Bestellung. Macht gut 90% meiner Bauzeit aus. Die SmashTV-PCBs sind aber auch viel zu leicht zu bestücken. Und gut durchdacht. Habe ich bisher selten erlebt. Finde ich.
Ich habe übrigens eine Quad IIc-Platine zu viel. Wer die haben will, bekommt sie, wenn er TK für mich so ein Paypal-Bier schenkt. Oder mehrere.
1 Like
Ich kratze grad noch die Kohle für die Seq V4 PCBs zusammen, also wenn einer schneller ist nehm ich das ab Januar gerne …
Ich kratze grad noch die Kohle für die Seq V4 PCBs zusammen, also wenn einer schneller ist nehm ich das ab Januar gerne …
schick mal deine Adresse per PM
Kennt einer von Euch eine Alternative zu
Mouser.de; 517-SD-RSMT-2MQ (Speicherkartenverbinder SD CARD RT,http://www.mouser.de/ProductDetail/3M-Electronic-Solutions-Division/SD-RSMT-2-MQ/?qs=sGAEpiMZZMuJakaoiLiBplDeQSW3avr%252bjCB3FYuNrDg=)
20€ Porto sind mir zu viel.
Ja sicher. Nimm eine mini-SD und einen mini auf normal Adapter.
Den Adapter lötest du fest und verwendet ihn als slot.
Alte ISA-Slots oder die ganz alten Floppy-stecker gehen auch.
1 Like
Vielleicht können wir aber auch eine Bulk-Order starten für diese SD-Slots von Mouser.
Ich finde 20€ auch viel, aber wenn man zu viert ist, sinds ja nur noch 5€ plus Porto innerhalb Deutschlands / Europas.
Ich wäre auf jedenfall dabei…
