hab gerade mios studio installiert und versuche nun zu checken ob mein Pic functioniert.
Ich möchte einen Footcontroler bauen mit dem ich ableton live bediene.
Habe Core Modul und Din Modul angeschlossen. allerdings sind die Fusstasten noch nicht drangelötet. Aber ich denke das spielt beim upload noch keine Rolle. Oder doch?
Alls Midiport habe ich ein Tascam us -122 l und der zeigt mir nur das Midi in Signal an. Midi out Lämpchen leuchtet nicht.
Wenn ich den Midi in Monitor einschalte erscheint folgendes:
00000004209713 ms | SysEx: F0 01 00 F7
00000004209714 ms | [FF] System Reset
00000004209715 ms | [85 03 00] Channel 6: Note Off D#-1 velocity: 0
00000004209717 ms | [85 00 00] Channel 6: Note Off C-1 velocity: 0
00000004209717 ms | [85 00 00] Channel 6: Note Off C-1 velocity: 0
00000004209718 ms | [85 11 00] Channel 6: Note Off F0 velocity: 0
00000004209720 ms | [85 00 00] Channel 6: Note Off C-1 velocity: 0
00000004209721 ms | [FF] System Reset
00000004209722 ms | [C0 00 00] Channel 1: Program Change no: 0
00000004209724 ms | [C0 00 00] Channel 1: Program Change no: 0
Was bedeutet das jetzt? Der Pic sendet Signale, aber ist das auch richtig so, denn beim ersten mal einschalten hat er mir nicht alle 2 Sec. ein Signal gesendet wie im upload guide beschrieben.
Also d. h. es stimmt was nicht! Ja ich bin ein paar Punkte durchgegangen. p18 hab ich nicht. Pic hab ich gebrannt bei Mike bekommen.
Ich gehe dann noch mal alles durch.
Wenn es läuft müsste alle 2 Sek. was vom Pic kommen das ist wohl richtig oder? Und Midi Out müsste auch leuchten? auch richtig?
Was mir auffgefallen ist das Midi in kein Strom hat. Da gehen keine 5 Volt durch. Auf dem Schema steht ja auch nicht das es so sein soll. Aber müsste da nicht trotzdem strom durchlaufen?
Auch habe ich glaube ich den Wiederstand der Diode falsch gemessen. Nämlich habe ich gemessen während Netzteil angeschlossen war. Ist vielleicht die Diode hin?
alle 2 sekunden Meldungen bedeuten das die Firmware aufgespielt werden kann und wenn das geschehen ist dann kommt die Meldung nur noch ein einziges mal.
Sorry Leute Anfänger können völlig nerven, aber glaubt mir in anderen Bereichen bin ich wesentlich bewanderter und helfe auch gerne!
Also bitte ich nur um Bestätigung ob die Meldung die ich erhalten habe bedeutet das alles in Ordnung ist, und ob nicht auch das Midi out Lämpchen am interface leuchten muss.
Für eure Hilfe bin ich wirklich sehr dankbar, denn ich möchte kurz vorm Ende nicht nen irreparabelen Schaden durch meine Kurzsichtigkeit anrichten.
hab das 244. hier leuchtet ganz normal die midi in jede 2 sec und der pic sendet die SysEx. komisch auch dass er note offs sendet und vorallem wenn die konstant blinkt müsste dein midi in mon eher aussehen wie ein blick auf die matrix.
fehler den ich auch gemacht hab. den midi out im mios studio nicht mit dem 122 verbunden.
wenn du den midi out stecker ziehst kommt etwas beim midi in an?!
dein midi out leuchtet nicht. bedeutet doch dass zwischen studio und 122 was nicht funktioniert oder?
1.: Midi in leuchtet permanent! Welche Matrix meinst Du?
2:: Midi in und out sind verbunden!
3.: Wenn ich den Stecker ziehe dann kommt die Meldung 00000000764279 ms | [A0 00 00] Channel 1: Aftertouch C-1 pressure: 0
Aber auch nicht immer
4.: ich habe die Latenz im interface erhöht und das Delay between sysex fmessages auf 900 im mios studio erhöht. Danach konnte ich die setup_midibox64.hex uploaden.
Und zwar kam dann das im kleinen upload Fenster in mios studio:
ich meinte nich den midi in mit dem midi out verbinden, sondern das midi device routing im studio.
mios studio out port -> us122 out
die midi out LED am interface muss, wenn du sendest, auf jedenfall leuchten; auch wenn du kein core dran hast.. kannste ja einfach mit dem mios keyboard controller ausprobieren.
dann würd ich schauen warum die midi in leuchte am interface konstant leuchtet. mal einfach ne LED oder n multimeter nehmen und an die midi out pins des core halten, die LED müsste dann im 2sec takt aufleuchten. wenn das nicht der fall ist, stimmt entweder was mit der platine nicht oder mit dem bootstrap loader.
also wenn die out LED am 122l jetzt nich leuchtet wenn du den keyboard controller benutzt, dann ist entweder die LED kapott (?!?) oder du solltest auf ein anderes interface umsteigen
also komischerweise blinkt das lämpchen nicht wenn ich den controller von mios studio benutze, allerdings wenn ich midi ox nehme und das keyboard einschalte und auf die tastatur tippe dann leuchtet es für den moment solange ich drücke
hab den neuesten treiber drauf gemacht aber hat sich nichts geändert und ein anderes interface müsste ich kaufen. Allerdings ist meins erst 2 Monate alt.
Würde es auch mit nem midi to usb adapter gehen?
Aber andererseits steht das us122-L als funktionstüchtig in der blacklist, wie oben bereits SLP geschrieben hat.
beim nächsten mal bestellste dann ne LED mit ist manchmal hilfreich

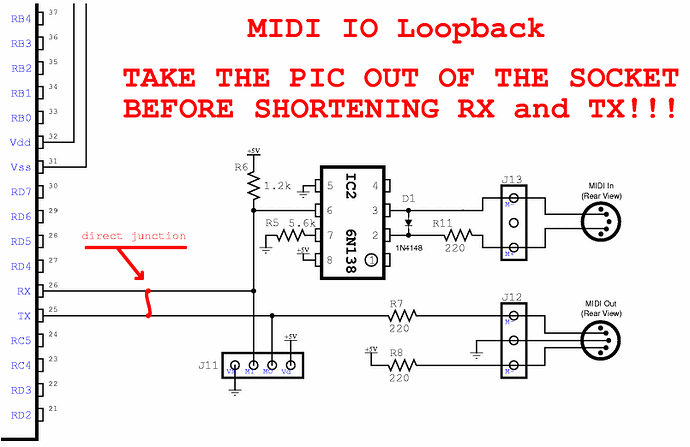

was auch recht hilfreich sein kann, ist der MIDI IO check: den PIC aus der fassung zu nehmen und RX/TX brücken und dann irgendeine debug message schicken
einfach ne drahtbrücke in den sockel stecken. geht schnell
ich hab grad wirklich was interessantes festgestellt :o Wenn ich die pins des midi out vom core antippe, leuchtet das midi out (vom interface) auf , wenn ich es mit midi ox route
Benutze ich hingegen mios studio und tippe die die midi out pins vom core an, dann leuchtet am interface das midi in lämpchen. Also genau umgekehrt.
Hab ich da vielleicht was falsch geroutet??? ??? ??? ??? Hehehe
