mon projet midibox

[ksir]

bonjour,

je souhaiterai me construire une midi box pour contrôler FL studio.

ne maitrisant pas l’anglais et n’ayant aucune connaissance en électronique,

je patauge un peu ..

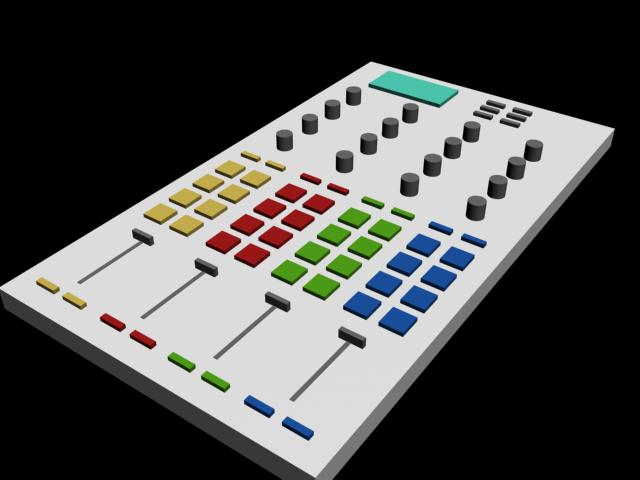

voici une première ébauche réaliser avec 3ds max:

donc :

16 encodeur ( je n’ai pas encore chercher ou les acheter )

4 fader ( j’ai pas chercher non plus)

48 bouton (il existe des pads rétro-éclairer un peu comme le launch pad ou akai apc ?)

1 lcd

il me faut aussi des boutons pour naviguer dans les presets du contrôleur?

si je commande :

MIDIbox64

contents these module kits:

1 x MBHP_CORE, 2 x MBHP_AINX4

2 x MBHP_DINX4, 2 x MBHP_DOUTX4

1 x LTC

without PIC

Art.-Nr.: Set-001

Kit 73,80 EUR

sur http://www.mikes-elektronikseite.de/mshop_englisch/

PIC18F452

The PIC can be delivered with the bootloader (free service)

Art.-Nr.: EC-017

piece 10,70 EUR

heuu j’ai bon la ..?

j’ai un evolution uc - 16 je pourait recuperer des composants ?

bon je vais continuer mes recherches merci pour vos conseil.

[moxi]

salut, et bienvenue..

pas besoin de module AIN, tu peux utiliser le port J5 du module core pour connecter jusqu’à 8 pots/faders. Le module LTC aussi n’est pas utile, si t’as besoin ni d’un second port MIDI Out, ni d’un port MIDI Trough.

Pour l’UC16, essaie plutot de la vendre telle quelle pour avoir de quoi commander des pièces neuves à ta convenance, C’est toujours un peu bête d’abattre une chèvre pour avoir une vache …

Pour les encoders, VOTI.nl ou smashTV…entre autres..

hipHoôo!

Moxi (not Fukushima related).

[ksir]

merci moxy

j’y voie un peu plus claire entre les différents modules din, out, ain et core

j’avais pas vue cette image :

je suis aller voire aussi du coté de smash tv : http://www.midibox-shop.com/buy.html

quelle est la différence entre :

id 01 : Core8 Module PCB a 8$ ( il y a tout les composants ? ( a part le pic et les fiches midi ) je devrait les souder sur la “plaque (pcb)”? )

id 02 : Core8 Kit + PCB a 18 $ ( si je ne rajoute pas le pic et les fiches midi) ( les composant sont déjà souder sur la plaque ?)

bon je reprend alors il me faut:

( tarif smash tv )

1 core 8$

2 din 2x7=14$

2 dout 2x7=14$

1 PIC18F452 9.95$( la ou il y a marquer : PIC ID Calculator ,PIC ID header(s): je peux laisser : 0000 0000 0000 0000 ? )

1 fiche midi in 1$

1 fiche midi out 1$

• du câble 2.5$ et des connecteurs 8pin 1$

total commandes chez smash TV : 90.89 $ livré ttc

c’est bon la je pense n’avoir rien oublié ? ( ni mis en trop ? )

pour l’alim il faut prendre quoi et ou ? (j’ai lu : 7V-10V transformer, or a wall adapter can be used. 500 mA…

pour les boutons je repose la question on sait jamais il existe des pads rétro-éclairer un peu comme le launch pad ou akai apc ?

a +

[moxi]

Salut,

dans tous les cas, il te faudra souder les composants sur les circuits.

1 PIC18F452 9.95$( la ou il y a marquer : PIC ID Calculator ,PIC ID header(s): je peux laisser : 0000 0000 0000 0000 ? )

ouep.

Pour l’alim, le plus simple c’est de prendre un transfo universel (ou tu selectionneras 9V) , 500mA voire 800mA si ton/tes LCDs consomment beaucoup (check sur le net la différence entre les volts (tension) et les ampères (courant), ça te servira longtemps!!

pour les pads, lumineux : sparkfun en fait, c’est juste diablement chéro..puis c’est juste des boutons, pas vraiment des pads, même si du code sur Ucapps te permet d’émuler une réponse type vélocité (algo basé sur le temps de pression, pas sur la force de pression à proprement parler)..

[ksir]

pour les pads c’est exactement sa que je cherchait..

mais je souhaite juste m’en servir comme bouton lumineux , du coup la vélocité n’est pas nécessaire .

2.95$

http://www.sparkfun.com/products/7836

4.95$

http://www.sparkfun.com/products/9277

total 65 $ pour les boutons ( et j’ai réduis le nombres de boutons a 32 )

je sais pas si je vais mettre ceux la.

je voudrait simplifier en ne mettant pas des led rgb mais des leds “monochrome”( 8 blanche, 8 bleue, etc..), c’est possible ?

http://www.sparkfun.com/products/531

il me reste a trouver l’alim, les encodeurs, les faders et le lcd …

je retourne a mes recherches ,

a bientôt

[ksir]

après réflexion les pads lumineux couteux trop cher pour un premier projet,

si tout fonctionne correctement je les comanderait surement.

en attendent je pense commander sur farnell,

si je prend c’est boutons la :

http://fr.farnell.com/jsp/search/productdetail.jsp?sku=1555991

c’est bon ?

pour les fader :

http://fr.farnell.com/jsp/search/productdetail.jsp?sku=1688411

il sont compatible avec mon projet ?

pour les encodeur et lcd ( un 40*2 ) je vais les commander chez mikes en même temps que les modules..

[ksir]

j’ai revu mon projet ,

donc 24 boutons assignable + 8 boutons pour le contrôle de la midi box

j’ai commander chez mike :

1 core , 1 din , 1 dout , un écran lcd 16*2 , 1 bank stik et 1 pic 18f452..

[moxi]

fait juste attention chez farnell, les prix sont “hors-taxes” et les taxes sont rajoutées au dernier moment quand tu valides la commande…à moins que ça ait changé depuis…

[ksir]

j’ai reçu mes composants de chez mike :frantics: youpi

j’ai fini de souder le core. il me reste a tester les tension..

j’ai trouve une alim 9v 400 mA (creative dv-9400acup )

elle peut convenir?

[ksir]

premier test et premier problème :sad: :

j’ai fini le core

uploader l’application midi box 64

une photo si joint pour vous montrer ce qu’affiche mon écran lcd..

si vous avez une idée d’où vient mon problème .

je debugerai demain : http://ucapps.de/howto_debug_midi.html

merci et big up !

[matoz]

il dit quoi l’ écran LCD, j’ arrive pas à voir. La ligne supérieure remplie?

Et le Mios studio sur le PC, il dit quoi à la fin du transfert?

ça doit pas être la cause du problème, mais 400 mA c’ est à peine juste, vérifie si il ne chauffe pas trop.

[ksir]

je ne sait pas si c’est la ligne inférieur ou supérieur ( je ne sait pas dans quel sens va l’écran ..) mais il y a une des 2 lignes qui est remplie..

mios studio m’a dit :

Reading setup_midibox64.hex

Trying to contact the core…

setup_midibox64.hex contains 18060 bytes (71 blocks).

Range 0x00003000-0x00006fff (16384 bytes) - PIC Flash

Range 0x00007600-0x00007bff (1536 bytes) - PIC Flash

Range 0x00f00000-0x00f000ff (256 bytes) - PIC EEPROM

Upload of 18176 bytes completed after 14.52s (1.22 kb/s)

Operating System: MIOS8

Board: MBHP_CORE or similar

Core Family: PIC18F

Bootloader is up & running!

[moxi]

salut,

essaie de régler les potars contraste et intensité sur le module core, c’est peu être juste ça..

[ksir]

j’ai essayer de régler le contraste et la luminosité …

j’ai toujours une ligne de carré ..

a la fin de l’upload de midibox64.hex

ma mb ne redémarre pas il me semble qu’elle devrait redémarrer.

j’ai commander mon pic chez mike, il doit déjà être flasher ? doit-je installer mios_v1_9g.zip ?

( mon alim ne fait 300mA sa peut venir de la ? )

encore merci pour votre aide .

[ksir]

j’ai essayer de revoir quelques soudures … ( après avoir enlever le pic )

après avoir remit le pic retour sur mios studio et la c’est encore pire mios studio ne détecte plus ma mb.. grrr

du coup je teste les tensions ; http://www.ucapps.de/howtodebug/mbhp_core_extract_measuring_vdd.gif

la il y a la moitié des tensions qui sont bonnes :

de j2 vs vers :

IC1, 1 mclr# 5.04 v

IC1, 11 vdd 5.04

IC1, 20 rd1 0 ( mais si je prend la tension entre j2 vd et ic1 20 j’obtient -5.04v )

IC1, 32 vdd 5.04

IC1, 26 rx 0.03

IC1, 25 tx 5.04

IC2, 8 5.04

j12 m- 0

le probleme serait il une mauvaise soudure ou pont entre 2 piste proches que j’aurai relier par inadvertance..?

edit :

pb de tension resolu et de reconnaissance midi par mios studio resolu aussi.

reste le pb de l’ecran … tjr une ligne de carré ..

doit-je installer mios_v1_9g.zip ? ou juste l’apli mb 64 ?

[ksir]

youpi sa marche :

READY !!

il suffisait d’installer mios 1.9 .. !

[ksir]

j’ai essayer d’installer l’appli mb64 avec seulement 8 bouton de brancher,

mais la encore un problème , une fois charger l’appli la mb a un comportement incoherent comme si j’appuyais sur les boutons..

j’ai donc débrancher le din, il n’y a donc plus que le core et le lcd de brancher,

j’ai re charger l’appli mb64 et la encor sa fait comme si j’appuyais sur les boutons, je me retrouve dans les menus et sa change en permanence a l’écran. dans mios studio je reçoit en permanence des données midi …

[ksir]

j’ai trouvé sa traduction google tradution:

Si vous téléchargez une application qui réagit sur ​​les lignes d’entrée analogique du PIC ou un module AIN (par exemple MIDIbox64 ou MIDIbox LC ), le noyau sera propably envoyer beaucoup de hasard des événements MIDI si longtemps sans pots / faders ou d’autres sources de tension sont connectés aux entrées analogiques - donc toutes les entrées analogiques unusued devrait toujours être serrées au sol.

je pense que mon problème vient de la ..

[ksir]

j’ai relié les entrées analogique a la masse sa a résolut mon problème..

les boutons que j’ai commander sont vraiment trop petit

je vais en recommander si vous pouviez m’en conseiller .

pour l’instant j’ai trouver sa :

http://fr.farnell.com/jsp/search/productdetail.jsp?sku=1634621

j’aimerais aussi trouver des connecteur au lieux de souder toutes les pattes

http://fr.farnell.com/jsp/search/productdetail.jsp?sku=1593506

c’est les bon connecteurs ? il me faut aussi une pince a sertir avec ..? il n’y a pas d’autre modèle plus simple ? la encore si vous aviez quelques conseil ..

a bientôt.

[moxi]

salut,

pour les connecteurs, celui de ton lien n’a que deux ĉontacts (faut pas se fier à la photo), et les terminaisons métalliques sont vendues séparément. 5 contacts c’est mieux.

pour le bouton ça a l’air bon.

a+
