Sieht echt klasse aus! Bin mal gespannt, wie es nacher in action aussieht.
Mike
ich auch ;D
Das macht mich jetzt in der Tat ein bisschen eifersüchtig.
Ich denke da zB an schwarzen Spraylack von hinten und weisse LED von der Seite.
Uuuuuh Uuuuuuh.
Könnt ihr auch die originale Frontplatte von TK fräsen?
grüsse
m.
Hehe ;D
Könnt ihr auch die originale Frontplatte von TK fräsen?
Das müsste gehen (vorausgesetzt TK hat nix dagegen), ich muss halt den Plan aus dem Frontplattendesigner in unser Programm 1:1 übertragen…ist ein bischen Arbeit, aber geht alles…
Hier noch eine Referenz die es in sich hat…zappe da mal durch…ab Bild 8 sind da Tachoscheiben dabei, die mein Kollege kürzlich entwarf
www.aileroned.de/tinc?key=uwJxEDwH
…Bild 8 ist gefräst, Bild 9 bereits lackiert und satiniert…Bild 10 ist ein Closeup auf die Tankanzeige…
Enjoy
P.S.: Bild 15 ist mein Favorit !!!
Grüße
MTE
:o
Sieht ja fantastisch aus MTE !!!
Was ist das für Material und welche Stärke hat es (wenn man fragen darf) ??
Hab hier auf Arbeit etwas ähnliches zur Verfügung (wird als Abdeckung von Schaltanlagen verwendet - bietet sich also förmlich ab ;D )
Wie wird lackiert ? Musstet ihr die Oberfläche vorher behandeln ??
Ich hoffe ich bin nicht zu frech wenn ich diese fragen stelle …
mfg Christian
Servus,
Micha der Name…Ich mach mit MTE zusammen die Platten…
Was ist das für Material und welche Stärke hat es (wenn man fragen darf) ??
Was wäre es für ein Forum, wenn man nicht fragen darf ;D ?
Amtliches Acryl in 5mm Stärke.
Hab hier auf Arbeit etwas ähnliches zur Verfügung (wird als Abdeckung von Schaltanlagen verwendet - bietet sich also förmlich ab ;D )
Bitte unbedingt vorher Stecker ziehen, bevor du die Abdeckung vom Schaltkasten entwendest… möchte ja an nix Schuld sein ;D ;D ;D!
Wie wird lackiert ? Musstet ihr die Oberfläche vorher behandeln ??
Durchs Fräsen ist die Rille bereits angeraut. Es wird Lack in den gewünschten Farben darauf verteilt und dann das ganze auf einer geraden Fläche wieder Plan geschliffen. Damit wird gleichzeitig der überschüssige Lack entfernt und die Oberfläche getrübt. Danach sind die Buchstaben und Skalen deckend und die Platte leuchtend (beleuchtbar), aber blickdicht.
Grüsse,
Micha
Hi!
Also das CAD file gibt es also download hier http://www.ucapps.de/midibox_sid_cs/mbsid_panel2fix.dwg
Es ist nur die Frage ob euere Software damit etwas anfangen kann.
Könnt ihr vielleicht auch ein paar Bilder von euere Fräse machen, vor allem ob Selbstbau, Umbau oder gekauft.
Unter http://5128.rapidforum.com/ findet man jede Menge sollte man sich für den Selbstbau interessieren.
Das ist das nächste Projekt von mir nach SID und Fertigstellung meine Traktor Box.
Moin,
Grundsätzlich lässt sich alles an Vektor Files verarbeiten, am liebsten Corel kompatibel. Das verlinkte File lässt sich gut in Corel importieren. Mit kleinen Korrekturen, auf den ersten Blick in der Umrandung, könnte man fast schon direkt einen Fräsplan daraus erstellen. Allerdings sollte der Ersteller vorher sein OK dazu geben.
Meine Fräse ist eine Portalfräse, mit Verarbeitungsweg von rund 980x580x110mm. Ich habe nicht die Zeit gefunden mir alles selbst zu bauen und wollte auch das Risiko nicht eingehen. Daher habe ich gekauft und dann viel umgebaut, bis ich alles so hatte, wie ich es wollte. Bilder sind müßig, da die Teile alle irgendwie gleich aussehen ;D. Peters CNC Ecke ist mir sehr gut bekannt, ausgezeichnetes Forum mit sehr guten, kompetenten Members. Wenn auch manchmal in einer anderen Welt, was das Investitionsvolumen betrifft.
Ich wünsche dir viel Erfolg beim Bau. Ist alles schaffbar, dauert aber seine Zeit. Sobald du sie hast wirst du feststellen, dass der Bau noch das einfachste war :P. Damit umzugehen ist erst die wahre Herausforderung.
Vor allem was das Zusammenspiel von Materialen, Verarbeitungsweisen, Fräser, Kühlung, Absaugung, spannen, Fräsplänen, Software, etc, etc betrifft. Ist nicht so Trivial, wie es im ersten Moment klingt und hat mich jede Menge Zeit und Material gekostet um herauszufinden wie was möglich ist ;D.
Hi
werde mit der Frontplattensache nacher umziehen und dafür nen separaten Thread eröffnen…
zurück zum eigentlichen SID
Ich habe im Bausatz entdeckt, das anstatt diesen Styroflex - Kondis/6,8nF, Keramik-kondensatoren geliefert wurden…
macht das einen Unterschied wenn ich die einbastle ? Mir fiel das nur gerade auf weil ich bei Reichelt stöberte und die Styros dort ganz anders aussehen…
Muss der 7809 auf den SID-Modulen auch gelötet werden wenn ich die C64-PSU für 8580 nutze ?? *grad ebbes verwirrt mit den shematics mal wieder…
Grüße
MTE
Hi,
zu 1.:
Gute Frage, hatte auch Keramik-Kondis in meinem Bausatz. Funktionieren ganz gut und kann mich über den Klang nicht beschweren. Allerdings macht mich Diese Seite stutzig. Dort steht, dass Keramik-Kondensatoren in Audioschaltungen “verpöhnt” sind.
Werd wohl mein nächstes SID-Modul mal zum Vergleich mit Styroflex ausstatten.
zu 2.:
Wie ich das sehe, würdest du dir ohne den 7809 den 8580 bruzzeln, die optimierte PSU bringt 14 Volt, der 8580 braucht 9.
Mike
Mann war das ein Stück Arbeit…
Meine Kamera is leider net die neueste, aber ich kann nur eines sagen, das Ding ist makellos geworden…einfach Top ! *freu
Die Platte wird jetz dann noch Klarlackiert und dann ist Sie bereit zum Bestücken
Falls interesse an Frontplatten besteht, wir haben hier >http://www.midibox.org/forum/index.php?topic=7331.0< einen extra Thread für Anfragen.
Grüße
MTE & Aileroned

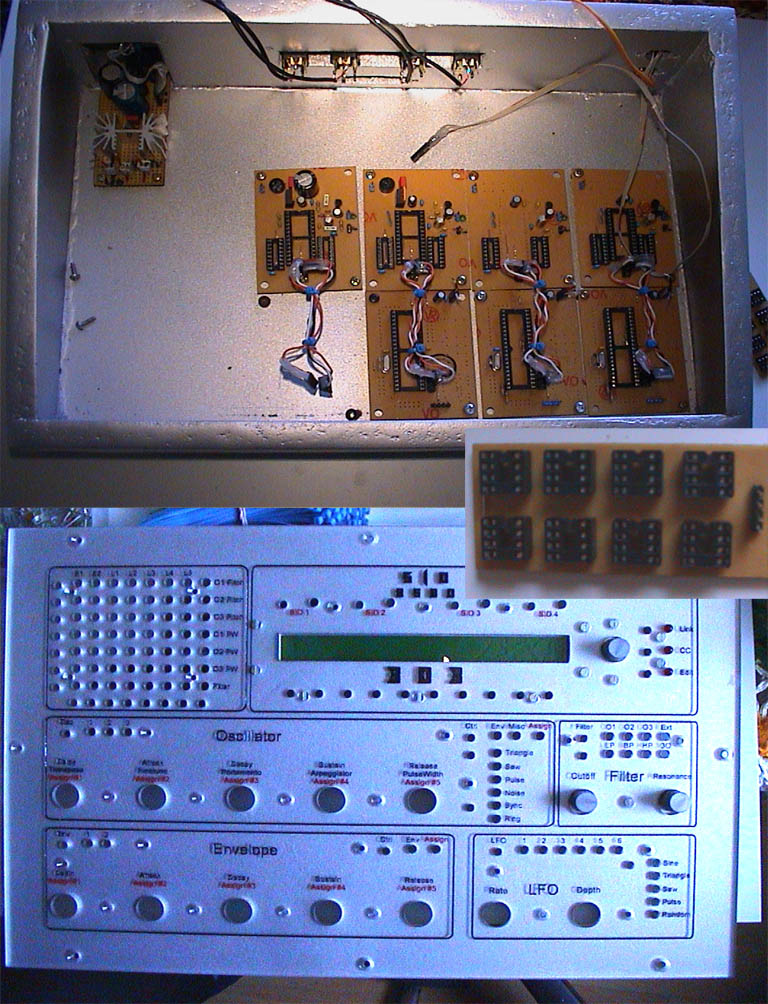

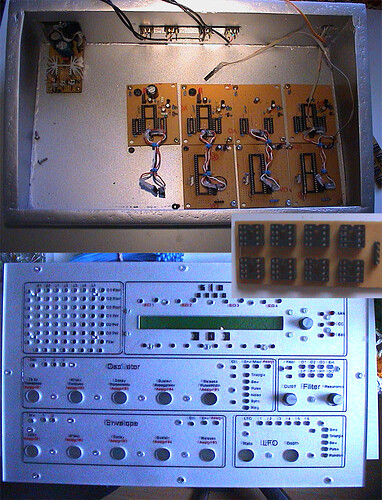

er wächst …
kann ich eigentlich anstatt 8x 24lc256 auch die 512er nehmen, hab irgendwo gelesen das das für den SID nicht geht, bin mir aber jetz nicht mehr sicher…
Grüße
MTE
Hi MTE,
habe jetzt mein zweites SID-Modul fertig und den angekündigten AB-Vergleich zwischen Keramik und Styroflex-Kondis gemacht. Zum Test angetreten sind auf beiden Modulen 8580R5.
Lassen wir erstmal Bilder sprechen:
Oben mit Styroflex, unten mit Keramik. Achtung, die Samples sind nicht genau auf Phase geschnitten!
Man erkennt aber unschwer das stärkere Clipping bei den Keramik-Kondis.
Hier die Soundbeispiele (wav-files je ca. 700kb):
Mit den Styroflex klingt meiner Meinung nach um einiges weicher.
In der Original Beschaltung im C64 werden allerdings auch Keramik-Kondensatoren verwendet.
Mike
WOW danke, das nenn ich mal Soundforschung
Ãœber meine Syrincs M3-220 PA hier klingt da aber kein wirklicher Unterschied jetz, über Kopfhörer minimal…
ich werde auf jedenfall auch mal die Styroflex´s ordern und das testen…
Grüße
MTE
Hab noch vergessen zu erwähnen, dass die Styroflex im Vergleich zu den Keramik recht gross sind. Damit das sauber (und sicher) passt, besser ein bisschen Schrumpfschlauch benutzen.
Leider ein bisschen unscharf, aber man erkennt die Grösse der Styros.
Der Klangunterschied ist wirklich nicht so riesig, aber schon erkennbar. Werde die Keramik-Version auch nicht umbauen, sondern später evtl. separat betreiben.
Mike
Hallo Ihr beiden,
tolle Leistung !!
Geht dies auch mit Alu 2,5mm ?
Dicker darf meine Frontplatte nicht werden !
mfg
ranger930
@modular…vielen dank nochmal für deine tests + bildchen
@ranger jau ist möglich
@modularcomplex: Your tests seem to be clipping which will make them inaccurate. you may want to try again with more headroom.
Ceramic caps won’t be as accurate due to inconsistencies that come from the higher tolerance.
Sorry for the english! I just didnt want you to rely on those waveforms if they are bad data
Thanks Stryd_one for mentioning this. Yes there seems to be a clipping (only on the positive sample-data???), but I’ve recorded with a good headroom. But as I do not know if anything with my setup is fishy it would be good if anyone else can do that test again.
Kurz auf Deutsch:
Stryd_one hat angemerkt, dass bei meinen Tests wie man auch deutlich sehen kann ein Clipping aufgetreten ist. Ich habe dieses den Kondensatoren zugeschrieben (kann das wirklich sein). Bei der Aufnahme habe ich eigentlich genug Headroom gelassen, so dass kein Clipping von dem Audio-Eingang hätte kommen dürfen. Auffällig ist auch, dass das Clipping nur bei positiven Samplewerten auftritt. Bitte nicht auf meine Tests verlassen, bis jemand anderes diese nachvollziehen konnte.
Mike
